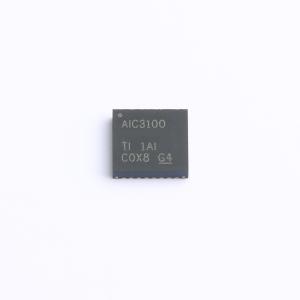

TLV320AIC3100IRHBT

TLV320AIC3100是一款低功耗、高度集成的高性能编解码器，提供立体声音频DAC、单声道音频ADC和单声道D类4Ω扬声器驱动器。

TLV320AIC3100具备高性能音频编解码功能，支持24位立体声播放和单声道录音。该器件集成了多个模拟功能，如麦克风接口、耳机驱动器和扬声器驱动器。TLV320AIC3100在DAC和ADC路径均内置了数字音频处理模块（PRB）。数字音频数据格式可编程，可与主流音频标准协议（I2S、左/右对齐）在主模式、从模式、DSP模式和TDM模式下协同工作。可编程数字信号处理模块支持低音增强、高音调节或均衡功能。片上PLL为数字信号处理模块提供高速时钟。音量电平可通过引脚控制或寄存器控制。音频功能通过I2C串行总线进行控制。

TLV320AIC3100具备可编程数字正弦波发生器，采用32引脚QFN封装。

• 立体声音频DAC，信噪比95 dB
• 单声道音频ADC，信噪比91 dB
• 支持8 kHz至192 kHz的独立DAC和ADC采样率
• 单声道D类BTL扬声器驱动器（4 Ω负载下2.5 W，8 Ω负载下1.6 W）
• 一路差分输入和三路单端输入，具备混音和电平控制功能
• 带偏置、前置放大器PGA和AGC的麦克风
• 内置数字音频处理模块（PRB），具备用户可编程双二阶和FIR滤波器
• 数字混音能力
• 可编程数字音频处理器，用于低音增强/高音调节/均衡，录音最多支持五个双二阶滤波器，播放最多支持六个双二阶滤波器
• 数字播放音量控制设置支持引脚控制或寄存器控制
• 用于蜂鸣声的数字正弦波发生器
• 集成PLL，用于可编程数字音频处理器
• I2S、左对齐、右对齐、DSP和TDM音频接口
• 具备寄存器自动递增功能的I2C控制
• 全功率关断控制
• 电源：
  • 模拟电源：2.7 V - 3.6 V
  • 数字内核电源：1.65 V - 1.95 V
  • 数字I/O电源：1.1 V - 3.6 V
  • D类电源：2.7 V - 5.5 V（SPKVDD ≥ AVDD）
• 5 mm x 5 mm 32引脚QFN封装

• 便携式音频设备
• 移动互联网设备
• 自适应滤波应用
