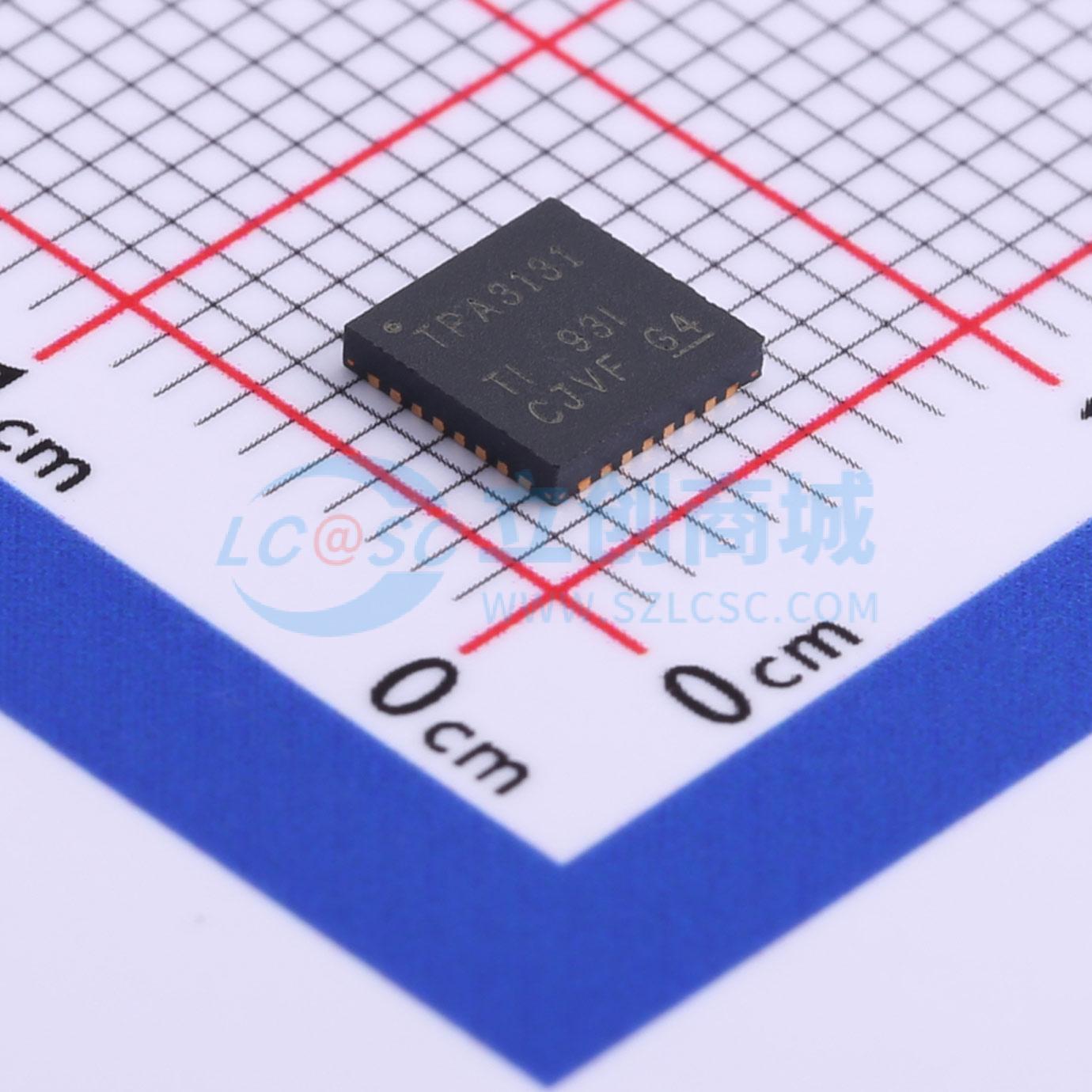

TPA3131D2RHBR

20W立体声D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA3131D2 支持无滤波器操作的 4W 立体声、8W 单声道、4.5V 至 26V 电源电压、模拟输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3131D2RHBR
商品编号: C544446
商品封装: HVQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.145克(g)

商品参数

商品概述

TPA313xD2是用于驱动扬声器的高效立体声数字放大器功率级，峰值驱动功率高达2x42W/4Ω。TPA3131/32D2的印刷电路板(PCB)通过底部进行散热，无需使用散热器，同时可持续提供2×4W/8Ω (TPA3131D2)至2×25W/8Ω (TPA3132D2)范围内的输出功率。 TPA313xD2高级振荡器/PLL电路采用多开关频率选项来抑制AM干扰；搭配使用主从模式同步选项时，还可使多个器件实现同步。 TPA313xD2针对短路、过热、过压、欠压和直流等故障提供了全面保护。在过载情况下，器件会将故障情况报告给处理器，从而避免自身遭到损坏。

商品特性

支持多种输出配置
7.4V电压、8Ω桥接负载(BTL)负载条件下的功率为2×4W (TPA3130D2)；19V电压、8Ω BTL负载条件下的功率为2×25W (TPA3132D2)
宽电压范围：4.5V至26V
汽车抛负载兼容
高效D类运行
兼具>90%的功率效率与低空闲损耗特性，无需散热器即可稳定运行
高级调制系统配置
多重开关频率
AM抑制
主从模式同步
高达1.2MHz的切换频率
采用具有高PSRR的反馈功率级架构，降低了PSU需求
可编程功率限制
差分和单端输入
立体声模式和单声道模式（采用单滤波器单声道配置）
由单电源供电运行，减少了元件数量
集成了具有错误报告功能的自保护电路，其中包括过压、欠压、过热、直流检测和短路等保护
散热增强型封装
32引脚超薄型四方扁平无引线(VQFN)封装（焊盘朝下）
-40°C至85°C环境温度范围

应用领域

笔记本计算机和超极本
平板电视
消费类音频应用

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	4Wx2@8Ω
	工作电压	4.5V~26V
	总谐波失真+噪声(THD+N)	0.1%

	属性	参数值
	静态电流(Iq)	16mA
	工作温度	-40℃~+85℃
	信噪比	98dB
	输入类型	差分；单端
	电源纹波抑制比(PSRR)	70dB
	效率	90%
