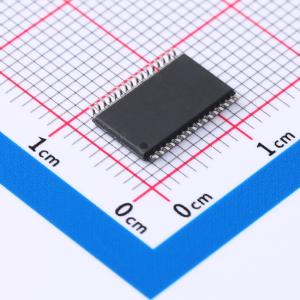

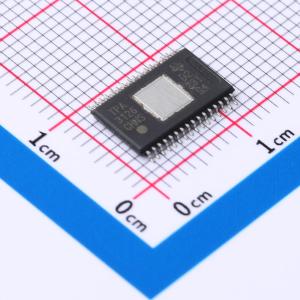

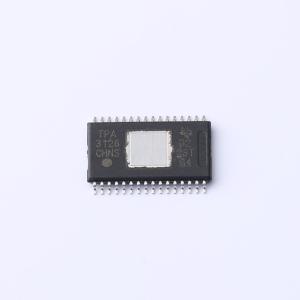

TPA3126D2DADR

50W立体声、模拟输入D类音频放大器，具有15mA低空闲电流和AM抑制功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA3126D2 50W 立体声、100W 单声道、4.5V 至 26V、模拟输入 D 类音频放大器，低空闲电流
品牌名称: TI(德州仪器)
商品型号: TPA3126D2DADR
商品编号: C544472
商品封装: HTSSOP-32-EP-6.1mm
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

TPA3126D2是一款采用热增强型封装的50W立体声低空闲电流D类放大器。TPA3126D2采用了TI专有的混合调制方案，可在低功率水平下动态降低空闲电流，从而延长便携式音频系统（如蓝牙扬声器）的电池寿命。为了进一步简化设计，该D类放大器集成了全面的保护特性，包括短路、热关断、过压、欠压和直流扬声器保护。在过载情况下，器件会将故障情况报告给处理器，从而避免自身遭到损坏。

商品特性

电池使用时间更长
超低空闲电流：12V时为15mA
21V电压、10% THD+N、4Ω负载条件下的功率为2×50W
宽电压范围：4.5V至26V
高效D类运行模式
混合调制方案可动态降低功率损耗
低至90mΩ的Rds(on)可确保效率>90%
噗声和嘀哒声噪声抑制
支持立体声、单声道BTL和单声道PBTL
多种开关频率
AM抑制
主从同步
300kHz至1.2MHz开关频率可选
增益：20dB、26dB、32dB、36dB
可编程功率限制
支持单电源和双电源
带错误报告的综合保护功能
过压、欠压、过热、直流检测和短路
热增强型封装DAD（32引脚HTSSOP PowerPAD封装，焊盘朝上）
性能在TPA3116D2基础上升级
空闲电流降低70%；引脚对引脚兼容

应用领域

扬声器底座
Bluetooth和Wi-Fi扬声器
声控扬声器或智能扬声器
条形音箱
书架立体声系统

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	50W×2@4Ω
	工作电压	4.5V~26V
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	15mA

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	102dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-70dB
	效率	90%
	输入通道数	2对差分输入
