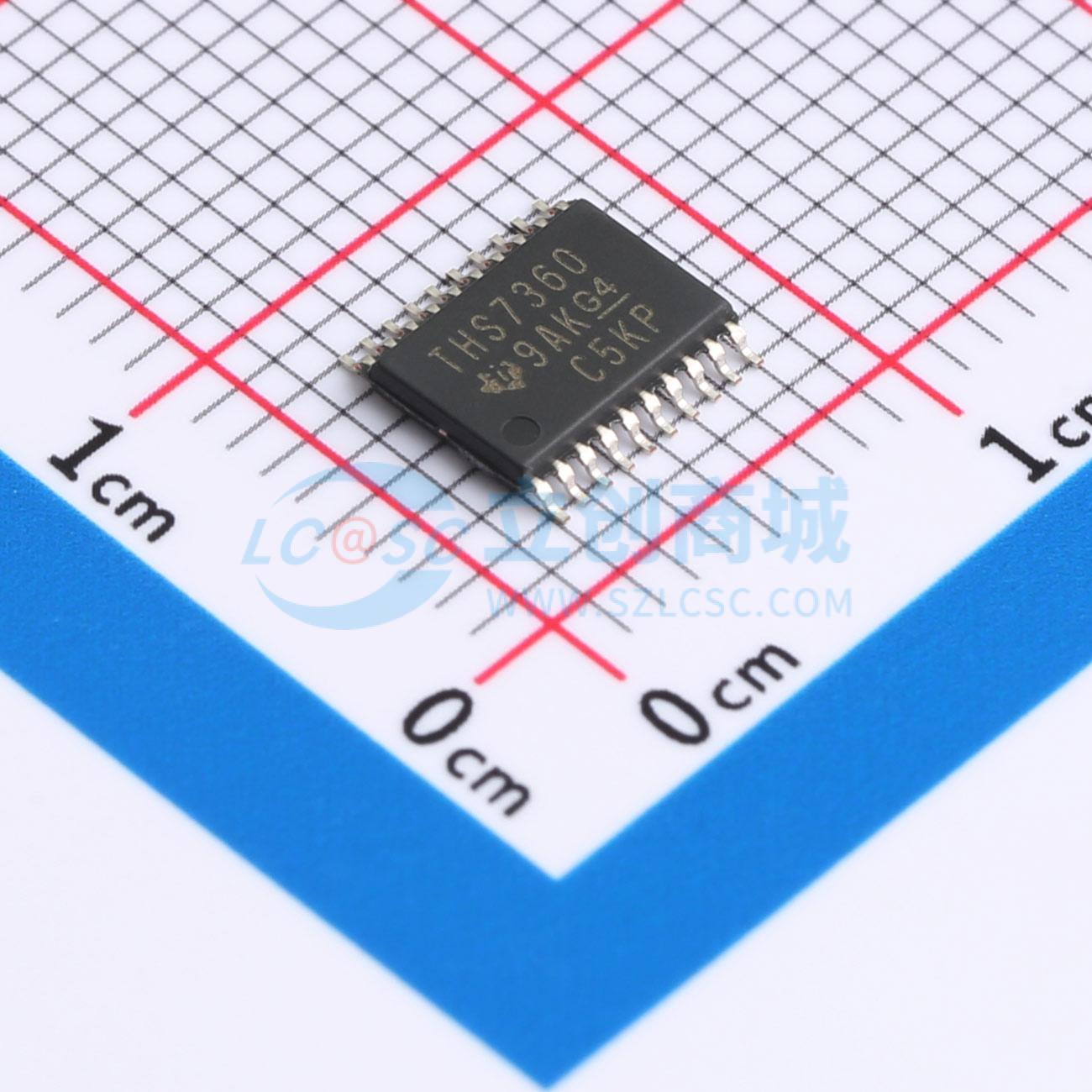

温馨提醒：图片仅供参考，商品以实物为准

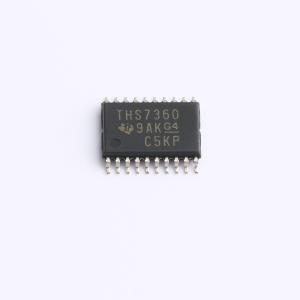

THS7360IPWR

6通道视频放大器，具备3个SD和3个SD/ED/HD/全高清滤波器及高增益，采用SiGe BiCom3X工艺，低功耗单电源，输出轨到轨，可驱动两条视频线

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: THS7360 具有 3-SD 和 3-SD/ED/高清/全高清滤波器和高增益的 6 通道视频放大器
品牌名称: TI(德州仪器)
商品型号: THS7360IPWR
商品编号: C544475
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

	属性	参数值
	输入偏置电流(Ib)	25.5mA
	工作温度	-40℃~+85℃
	单电源电压	2.7V~5V
	静态电流(Iq)	24.5mA
	功能特性	直流钳位/直流恢复；滤波器旁路；使能/关断功能；抗混叠/重建滤波器；输入缓冲器
	输出电流	80mA

商品概述

THS7360是一款低功耗单电源供电、工作电压范围2.7V至5V的六通道集成视频缓冲器，采用互补硅锗SiGe BiCom3X工艺制造，内置三个标清电视滤波通道和三个可选滤波通道，支持标清/增强标清/高清/全高清高清电视滤波。所有滤波器均具备六阶巴特沃斯特性，可用作数模转换器重建滤波器或模数转换器抗混叠滤波器。该器件具备灵活的输入耦合能力，可配置为交流或直流耦合输入，120mV输出电平偏移可在输入为0V时让输出获得完整同步动态范围；交流耦合模式包含针对CVBS、Y'、G'B'R'信号的透明同步尖端钳位选项，通道的交流耦合偏置可通过添加外接电阻轻松实现。该器件采用轨到轨输出级，可同时支持交流和直流线路驱动，能够驱动两路线路或75Ω负载，总静态电流低，具备禁用电源电流功能，采用符合RoHS标准的无铅绿色TSSOP-20封装。

商品特性

包含三个标清电视视频放大器，支持CVBS、S-Video、Y'/Pb/Pr、480i/576i、Y'U'V'或G'B'R'信号
包含三个可选择SD/ED/HD/全高清滤波器，支持Y'/Pb/Pr、G'B'R'或计算机RGB信号
配备可旁路六阶低通滤波器，固定标清通道截止频率为9.5MHz，可选滤波通道可选择9.2MHz/17MHz/35MHz/70MHz截止频率
输入偏置设计灵活，支持直流耦合（带120mV输出偏移），也支持交流耦合（带同步尖端钳位或偏置）
增益规格：标清通道增益为5.6 V/V，可选滤波通道增益为4.5 V/V
支持+2.7V至+5V单电源工作
轨到轨输出设计，输出摆幅距电源轨不超过100mV，同时支持交流和直流输出耦合
每个通道支持驱动两路视频线路
总静态电流低，3.3V供电时总静态电流为24.5mA
具备禁用电源电流功能，禁用模式下电流仅为0.1mA
差分增益/相位低，参数为0.15%/0.35°
采用符合RoHS标准的TSSOP-20封装

应用领域

机顶盒输出视频缓冲
PVR/DVDR输出缓冲
蓝光输出视频缓冲

	属性	参数值
	商品目录	视频放大器
	放大器数	5
	滤波器阶数	6
	带宽(-3db)	9.5MHz
	压摆率(SR)	150V/us
	微分增益	0.15%
	微分相位	0.35deg
