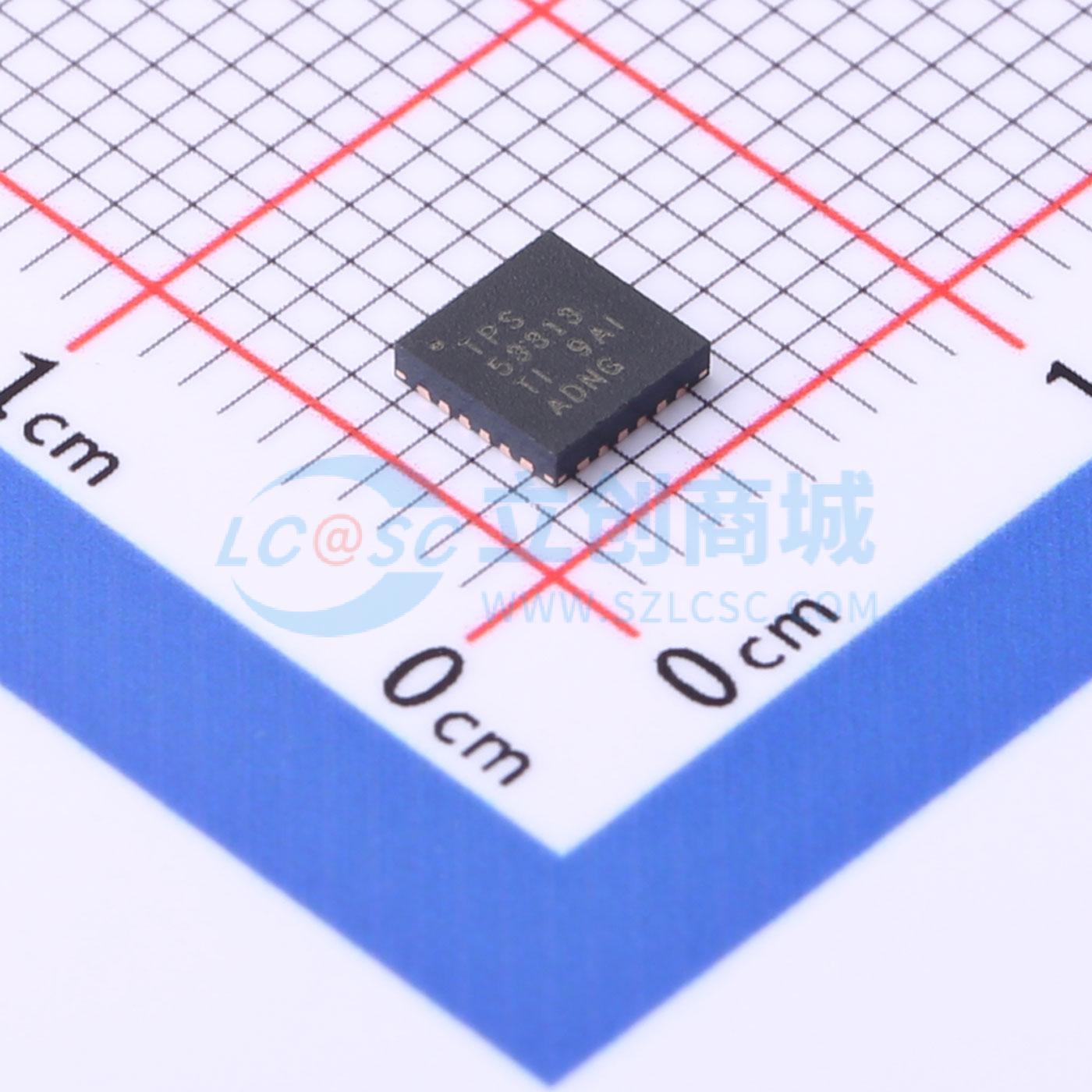

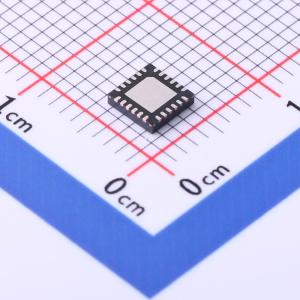

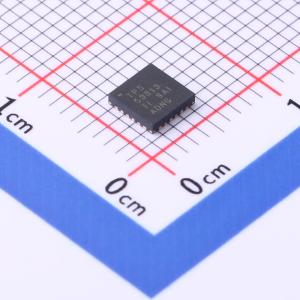

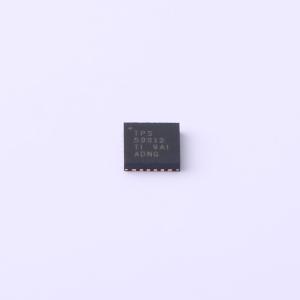

TPS53313RGER

集成开关的高效6A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53313 具有集成开关的 6A 降压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS53313RGER
商品编号: C544491
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.095克(g)

商品参数

商品概述

TPS53313 提供集成两个N沟道金属氧化物半导体场效应晶体管(MOSFET)的5V或12V同步降压转换器。由于低RDS（接通）和私有的SmoothPWM跳跃模式操作可优化轻载条件下的效率，同时不影响输出电压纹波。 TPS53313具有可编程开关频率（250kHz至1.5MHz），可选择跳跃模式或强制CCM模式操作。该器件提供预偏置启动、软停止、集成自举开关、电源正常功能和EN/输入电压锁定(UVLO)保护。该器件支持4.5V至16V范围内的输入电压，无需额外使用偏置电压。可调节输出电压范围：0.6V至0.7 × VIN 。 TPS53313采用4mm×4mm 24 VQFN封装（绿色环保，符合RoHS标准并且无铅），额定运行温度范围为 -40°C至85°C 。

商品特性

4.5V至16V转换电压范围
可调节输出电压范围：0.6V至0.7 × VIN
6A持续输出电流
支持所有多层陶瓷电容(MLCC)输出电容
可选跳跃模式或强制连续导通模式(CCM)
可选软启动时间（1ms、3ms或6ms）
可选4A - 5A、6A或9A峰值电流限值
优化了轻负载与重负载条件下的效率
电压模式控制
可编程开关频率范围：250kHz至1.5MHz
同步至外部时钟
针对过零检测和过流保护提供RDS(on)感测
软停止输出在禁用期间放电
在断续模式下提供过流、过压和欠压保护
过热保护
开漏电源正常指示
内部自举开关
4mm×4mm 24引脚超薄四方扁平无引线(VQFN)封装

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	600mV~11.2V
	输出电流	6A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
