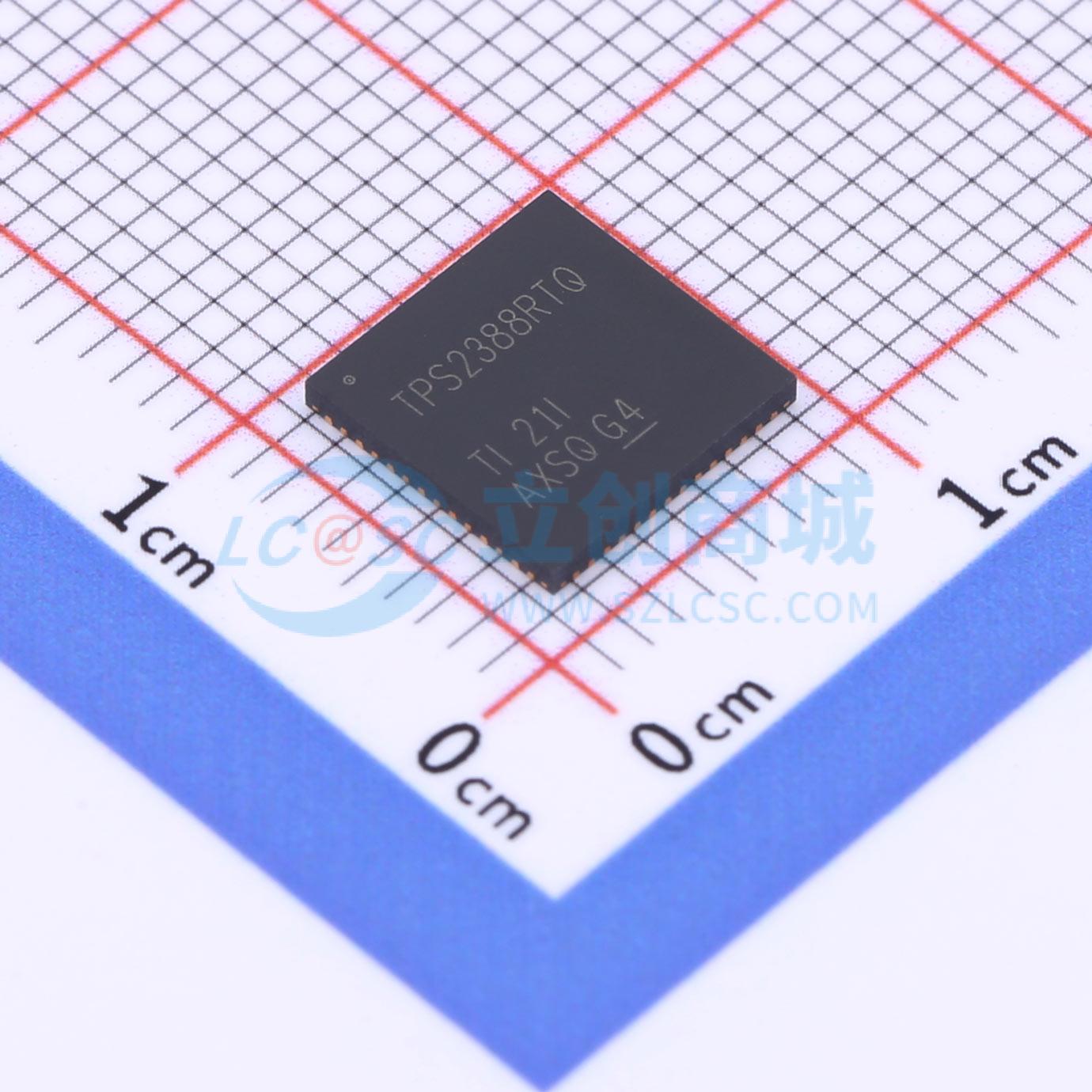

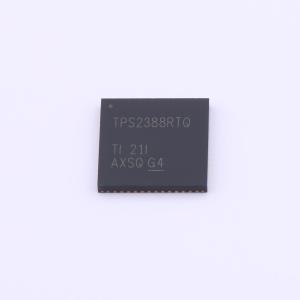

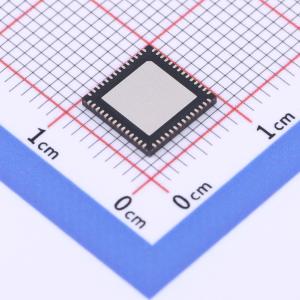

温馨提醒：图片仅供参考，商品以实物为准
TPS2388RTQR
TPS2388 IEEE802.3at 8通道以太网供电PSE控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2388是一款符合IEEE802.3at标准的8通道电源设备(PSE)控制器，能够检测并分类通电器件(PD)，并通过单事件或双事件物理分类应用电源。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2388RTQR
- 商品编号
- C544512
- 商品封装
- QFN-56-EP(8x8)
- 包装方式
- 编带
- 商品毛重
- 3.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | 8 | |
| MAC接口 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 功耗 | 670mW | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS2388 是一款8 通道电源设备(PSE) 控制器，旨在根据IEEE 802.3at-2012 标准（或802.3at）向以太网电缆提供电力。PSE 控制器可以检测具有有效签名的通电器件(PD)，根据分类确定电源要求，以及通过单事件（1 类）或双事件（2 类）物理分类应用电源。TPS2388 还能够灵活地支持UPoE 和其他非标准负载。 利用端口重映射和器件引脚，设计人员可以实现2 层PCB 设计并简化从上一代PSE 器件进行的迁移。借助外部FET 架构，设计人员可以进一步平衡尺寸、效率、散热和解决方案成本要求。电流折返可在启动和过载情况期间降低外部MOSFET 上的热应力，从而允许使用较便宜的FET。 快速关断(OSS) 输入可以为要求立即禁用多个端口的应用提供多达八个级别的逐端口关断。
商品特性
- 完全符合IEEE 802.3at 标准
- 端口重映射
- 1 位和3 位快速端口关断输入
- “永不受骗”4 点检测
- 1 类和2 类PD 分类
- 具有折返功能的可编程电流限制
- 直流断开检测
- 灵活的处理器控制运行模式 – 半自动手动
- 14 位端口电流和电压监控
- 100ms 滚动端口电流平均
- 2% 电流感应精度
- 具有开尔文感应功能的0.255Ω 感应电阻器
- I²C 通信
- 用于实现失效防护运行的I²C 看门狗
- 可选择8 位和16 位访问模式
- -40°C 至125°C 工作温度
- 56 引线VQFN 封装
应用领域
- 企业交换机和路由器
- SoHo 交换机和路由器
- PoE 直通电源模块
- 网络录像机(NVR)
