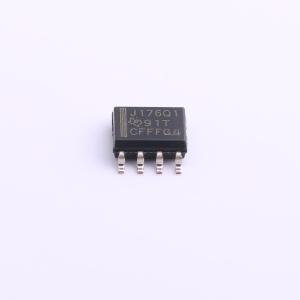

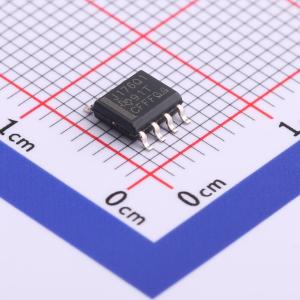

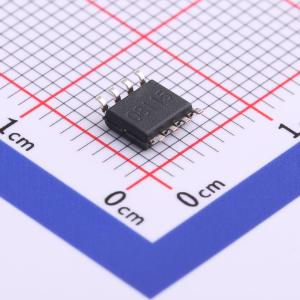

SN65LBC176QDRQ1实物图
  • SN65LBC176QDRQ1商品缩略图
  • SN65LBC176QDRQ1商品缩略图
  • SN65LBC176QDRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN65LBC176QDRQ1

差分总线收发器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN65LBC176-Q1 汽车类差动总线收发器
品牌名称
TI(德州仪器)
商品型号
SN65LBC176QDRQ1
商品编号
C544519
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.186054克(g)

商品参数

属性参数值
商品目录RS-485/RS-422芯片
类型收发器
驱动器数1
接收器数1
属性参数值
工作电压4.75V~5.25V
工作温度-40℃~+125℃
功能特性Tx/Rx启用;热关断保护;使能关断;过流保护

商品概述

SN65LBC176 差分总线收发器是单片集成电路,旨在实现多点总线传输线路上的双向数据通信。它专为平衡传输线路而设计,符合 ANSI 标准 RS-485 和 ISO 8482:1987(E)。SN65LBC176 将一个三态差分线路驱动器和一个差分输入线路接收器组合在一起,这两个器件由一个 5V 单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端,它们可以在外部连接在一起以用作方向控制。驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口,该端口用于在禁用驱动器或 VCC = 0 时为总线提供最小负载。该端口具有较宽的正负共模电压范围,使得该器件适用于合用线应用。可以通过禁用驱动器和接收器来实现超低的器件待机电源电流。此收发器适用于 ANSI 标准 RS-485 和 ISO 8482:1987 (E) 应用,前提是它们在此数据表的运行条件和特性部分中已指定。ANSI 标准 RS-485 和 ISO 8482:1987 (E) 中包含的某些限制不符合或无法在整个工作温度范围内进行测试。

商品特性

  • 符合汽车应用要求
  • 双向收发器
  • 符合或超出 ANSI 标准 RS-485 和 ISO 8482:1987(E) 的要求
  • 高速低功耗LinBiCMOS电路
  • 专为在串行和并行应用中实现高速运行而设计
  • 低偏斜
  • 适用于嘈杂环境中的长距离总线线路上的多点传输
  • 超低禁用电源电流要求:200μA(最大值)
  • 宽正负输入/输出总线电压范围
  • 驱动器输出容量:±60mA
  • 热关断保护
  • 驱动器正负电流限制
  • 开路失效防护接收器设计
  • 接收器输入灵敏度:±200mV(最大值)
  • 接收器输入迟滞:50mV(典型值)
  • 由一个5V单电源供电运行
  • 无干扰上电和断电保护

应用领域

  • 多点总线双向数据通信
  • 平衡传输线路
  • 长距离总线线路传输
  • 合用线应用
  • ANSI 标准 RS-485 应用
  • ISO 8482:1987 (E) 应用
