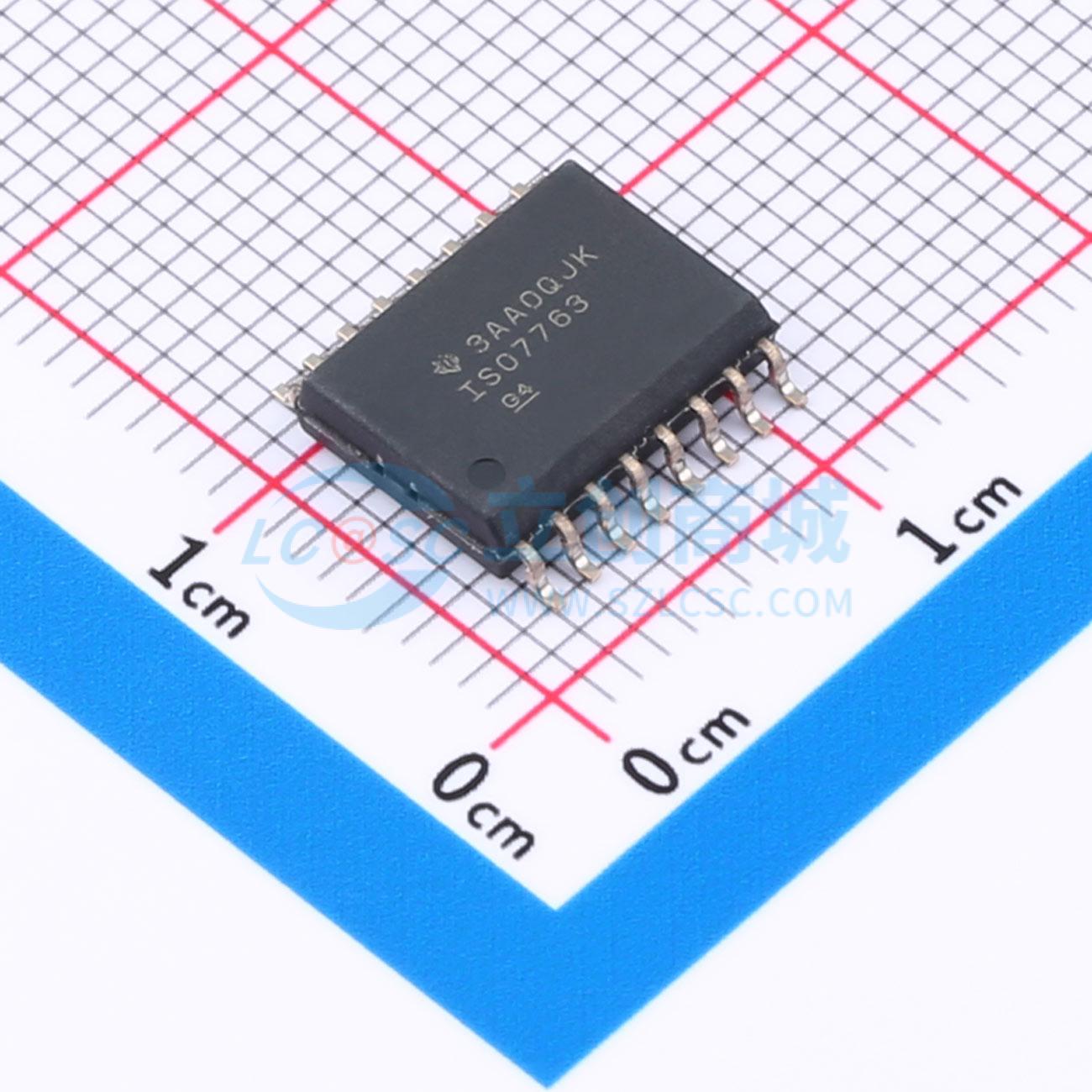

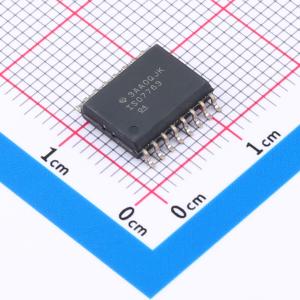

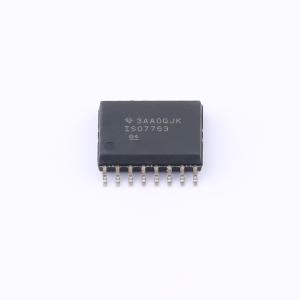

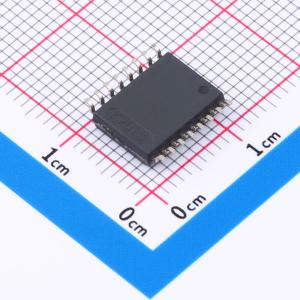

温馨提醒：图片仅供参考，商品以实物为准

ISO7763DWR

高速、增强型六通道数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISO7763 EMC 性能优异的六通道、3/3、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7763DWR
商品编号: C544541
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

ISO7760器件是高性能六通道数字隔离器。该器件还通过了VDE、CSA、TUV和CQC认证。在隔离CMOS或LVCMOS数字I/O的同时，ISO7760器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每个隔离通道都有一个由二氧化硅(SiO₂)绝缘栅分开的逻辑输入和逻辑输出缓冲器。ISO7760器件采用所有可能的引脚配置，因此所有六个通道都可以处于同一方向，或者一个、两个或三个通道处于反向，而其余通道处于正向。如果输入电源或信号丢失，不带后缀F的器件默认输出高电平，带后缀F的器件默认输出低电平。该器件与隔离式电源结合使用，有助于防止数据总线（例如，RS-485、RS-232和CAN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术，ISO7760器件的电磁兼容性得到了显著增强，可缓解系统级ESD、EFT和浪涌问题并符合辐射标准。

商品特性

100Mbps数据速率
稳健可靠的隔离栅：
预计寿命超过100年
隔离等级高达5000VRMS
浪涌能力高达12.8kV
CMTI典型值为±100kV/μs
宽电源电压范围：2.25V至5.5V
2.25V至5.5V电平转换
宽温度范围：-55°C至+125°C
低功耗，1Mbps时每通道的电流典型值为1.4mA
低传播延迟：5V时为11ns（典型值）
优异的电磁兼容性(EMC)：
系统级ESD、EFT和浪涌抗扰性
在整个隔离栅具有±8kVIEC61000-4-2接触放电保护
低辐射

应用领域

工业自动化
电机控制
电源
光伏逆变器
医疗设备

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	3
	最大数据速率	100Mbps
	默认输出	-
	隔离电压(Vrms)	5000
	CMTI(kV/us)	100kV/us

	属性	参数值
	传播延迟(tpd)	11ns
	功能特性	通道方向可配置
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	工作温度	-55℃~+125℃
	通道数	6
