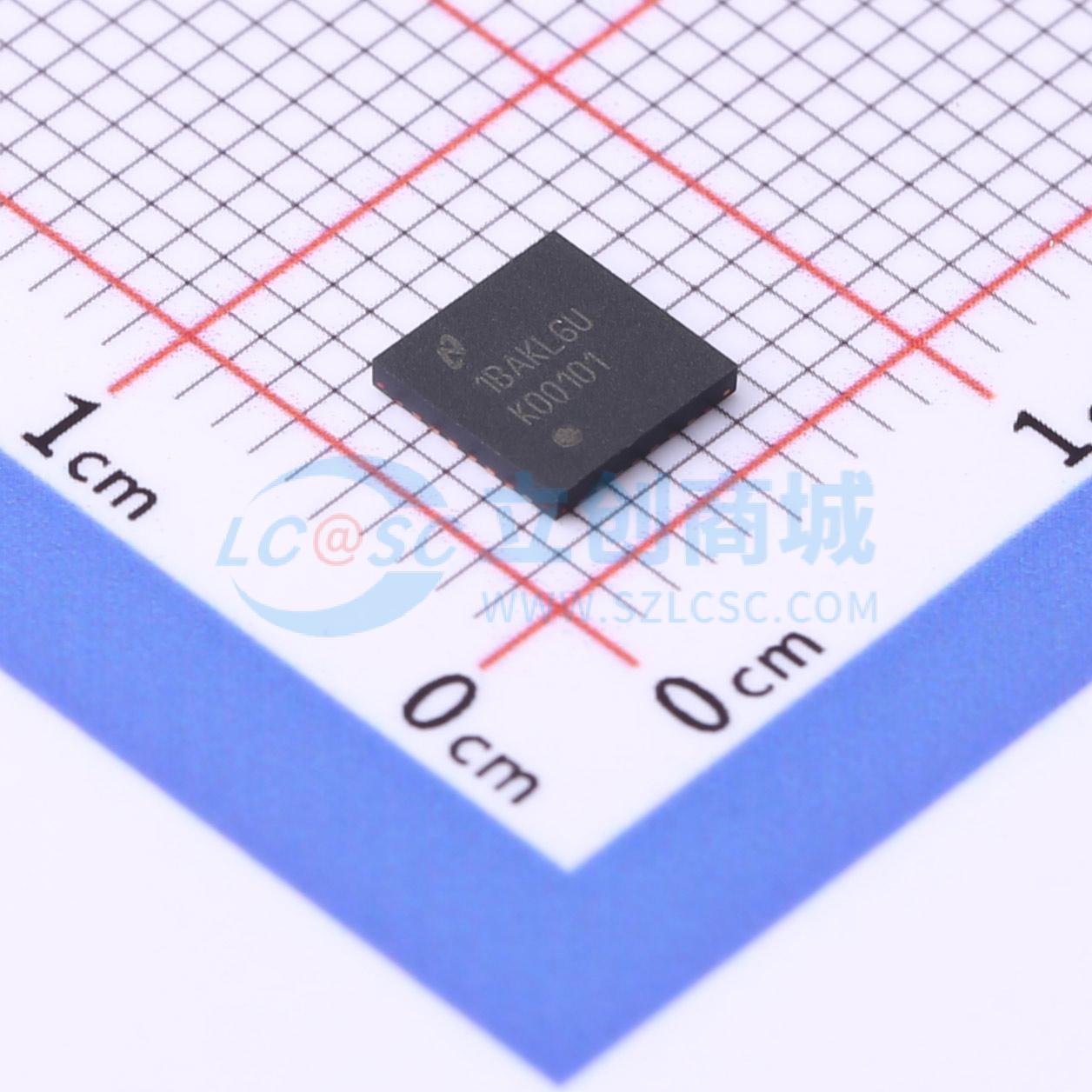

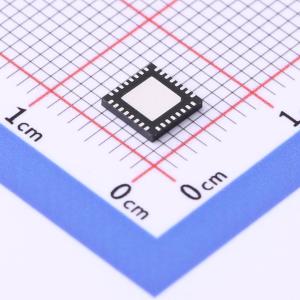

LMK00101SQE/NOPB

LMK00101 超低抖动LVCMOS扇出缓冲器/电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMK00101 具有通用输入和 10 路输出的超低抖动 LVCMOS 扇出缓冲器/电平转换器
品牌名称: TI(德州仪器)
商品型号: LMK00101SQE/NOPB
商品编号: C544551
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

参数完善中

商品概述

LMK00101是一款高新能、低噪声LVCMOS扇出缓冲器，此缓冲器能够从一个差分、单端或晶振输入中分配10个超低抖动时钟。LMK00101支持针对无毛刺脉冲运行的同步输出使能。超低偏斜、低抖动和高电源抑制比(PSRR)使得这个缓冲器非常适合于多种网络互连，电信，服务器和存储局域网络互连，RRU LO基准分布，医疗和测试设备应用。内核电压可被设定为2.5V或者3.3V，而输出电压可被设定为1.5V，1.8V，2.5V或者3.3V。可通过引脚编程轻松地对LMK00101进行配置。

商品特性

10个低电压互补金属氧化物半导体/低压晶体管 - 晶体管逻辑(LVCMOS/LVTTL)输出，DC达到200MHz
通用输入：低电压正射极耦合逻辑(LVPECL)、低压差分信令(LVDS)、主机时钟信号电平(HCSL)、短截线串联端接逻辑(SSTL)、LVCMOS/LVTTL
晶体振荡器接口
晶振输入频率：10至40MHz
输出偏斜：6ps
附加相位抖动：156.25MHz（12kHz至20MHz）时为30fs
低传播延迟
内核运行电源电压3.3V或2.5V
可调输出电源：每组1.5V，1.8V，2.5V和3.3V
32引脚超薄四方扁平无引线封装(WQFN) 5.0×5.0×0.8mm

应用领域

针对射频拉远单元(RRU)应用的LO基准分布
同步光网络(SONET)，以太网，光纤信道线路接口
光传输网络
千兆无源光网络(GPON)光线路终端(OLT) / 光网络单元(ONU)
服务器和存储局域网互连
医疗成像
便携式测试和测量
高端A/V
