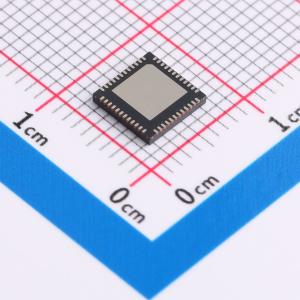

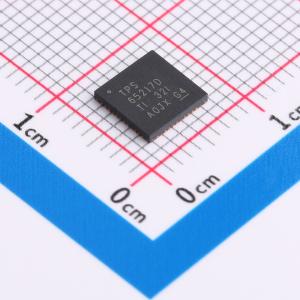

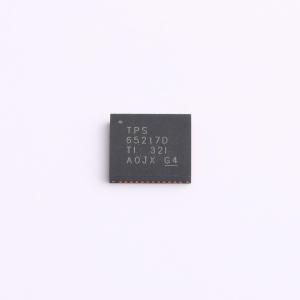

TPS65217DRSLT
用于便携式设备和5V线路供电应用的单芯片电源管理IC，含线性电池充电器、双输入电源路径、降压转换器、LDO稳压器和升压转换器
- 描述
- TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65217DRSLT
- 商品编号
- C544571
- 商品封装
- VQFN-48-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 工作状态指示；输出放电；输出电压跟随；过流保护；轻载高效模式 | |
| 接口 | I2C | |
| 输入电压 | 4.3V~5.8V；2.75V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 0.6V~3.3V | |
| 输出电流 | 0.1A；1.2A；0.4A | |
| 工作温度 | -40℃~+105℃ |
商品概述
本用户指南介绍了TPS65217电源管理集成电路评估模块（EVM）的特性、操作和使用方法。TPS65217EVM是用于评估TPS65217电源管理集成电路（PMIC）性能的完全组装平台。TPS65217 PMIC用于由单节（1S）锂离子（Li-ion）或锂聚合物（Li-polymer）供电、对尺寸有要求的系统中，集成了电池充电器和用于背光LED串的白光LED（WLED）升压转换器。TPS65217是面向便携式电子设备的高集成度电源管理解决方案。TPS65217AEVM、TPS65217BEVM和TPS65217DEVM使用相同PCB，仅安装的IC版本不同，除非另有说明，TPS65217xEVM指代所有四种EVM组装选项。
商品特性
- 支持锂离子电池、USB和AC输入的电源路径管理
- 线性电池充电器
- 3路DC/DC降压（buck）转换器
- 2路LDO
- 2路负载开关（也可配置为LDO）
- 可驱动最多20颗LED的白光LED驱动器
应用领域
- 便携式电子设备
- 半导体产品研发阶段可行性评估
- 半导体产品研发阶段实验
- 半导体产品研发阶段科学分析
