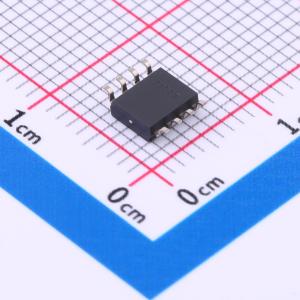

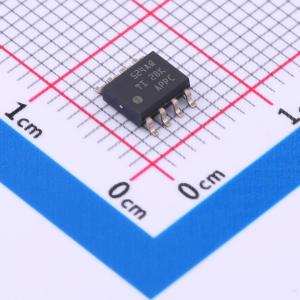

温馨提醒：图片仅供参考，商品以实物为准
UCC27524AQDRQ1
UCC27524AQDRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC27524A-Q1 具有负输入电压能力的双路 5A 高速低侧栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC27524AQDRQ1
- 商品编号
- C544585
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 7ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 17ns | |
| 传播延迟 tpHL | 17ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+140℃@(Tj) | |
| 输入高电平(VIH) | 1.8V~2.3V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 300uA |
