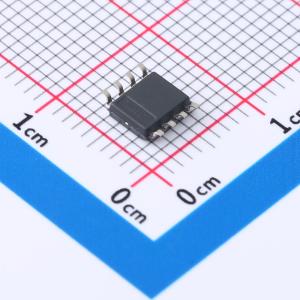

温馨提醒：图片仅供参考，商品以实物为准
INA145UA/2K5
可编程增益差分放大器
- 描述
- INA145 可编程增益差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA145UA/2K5
- 商品编号
- C544600
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | 50nA | |
| 输入失调电压(Vos) | 350uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 0.45V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 90nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 15mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 5nA | |
| 静态电流(Iq) | 570uA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 稳定时间 | 40us |
商品概述
INA145 是一款精密的单位增益差分放大器，由精密运算放大器和片上精密电阻网络组成。两个外部电阻可将增益设置在 1V/V 到 1000V/V 之间。输入共模电压范围超出了正负电源轨。
片上精密电阻通过激光微调以实现精确增益和高共模抑制。这些电阻的优异 TCR 跟踪确保了在温度变化时仍能保持高精度。
INA145 采用 SO-8 表面贴装封装，适用于扩展工业温度范围，即 -40℃ 至 +85℃。
商品特性
- 差分增益 = 1V/V 至 1000V/V：通过外部电阻设置
- 低静态电流：570μA
- 宽电源范围：
- 单电源：4.5V 至 36V
- 双电源：±2.25V 至 ±18V
- 高共模电压：
- VS = +5V 时为 +8V
- VS = ±15V 时为 ±28V
- 低增益误差：0.01
- 高共模抑制比：86dB
- SO-8 封装
应用领域
- 电流分流测量
- 传感器放大器
- 差分线接收器
- 电池供电系统
