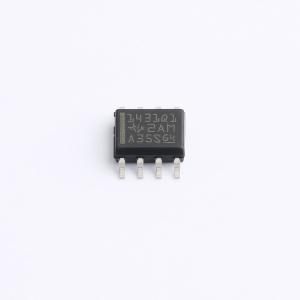

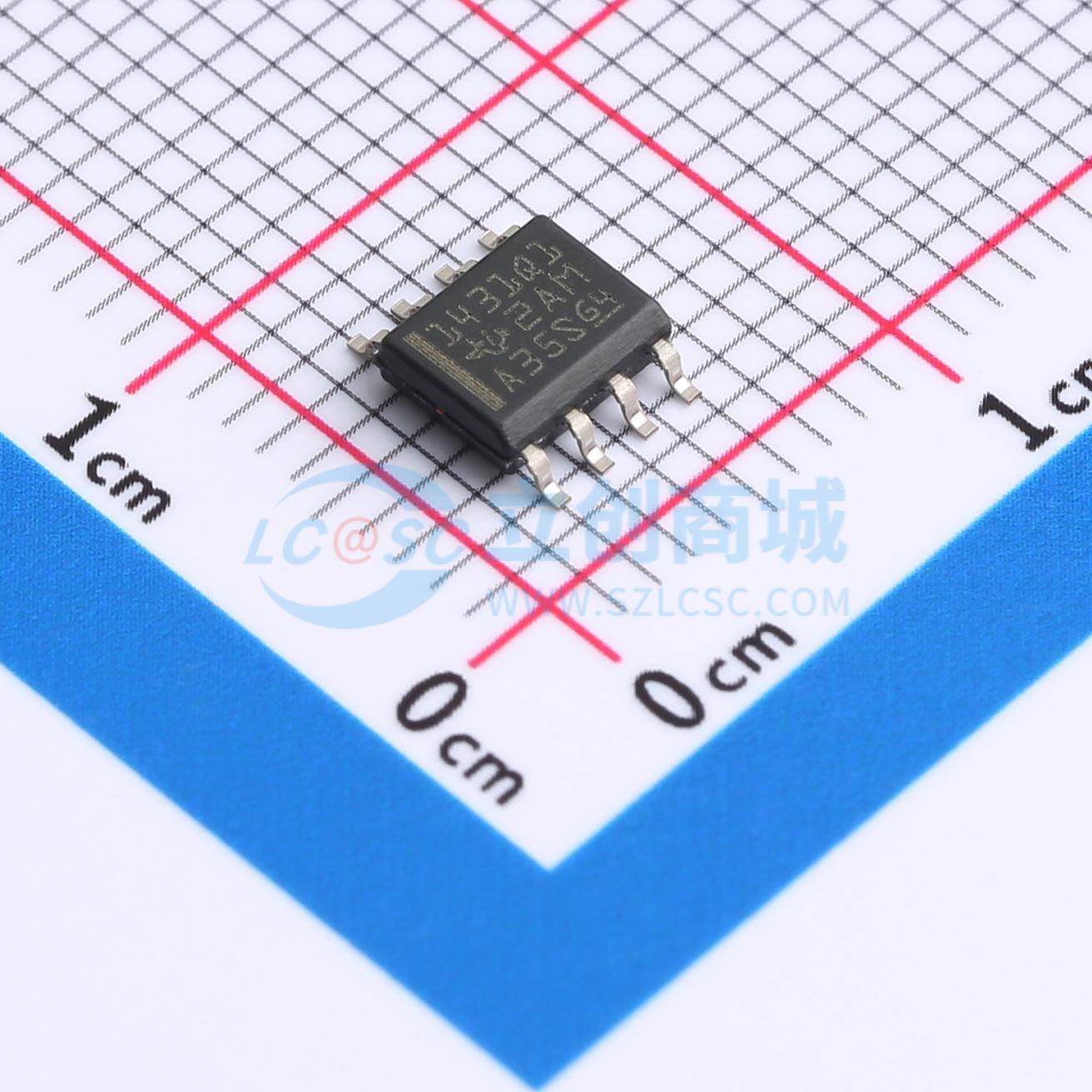

温馨提醒：图片仅供参考，商品以实物为准
TL1431QDRQ1
精密可编程基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL1431-Q1 汽车类精密可调节（可编程）并联基准
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL1431QDRQ1
- 商品编号
- C544608
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2725克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~36V | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.4% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | - | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 1mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TL1431是一款精密可编程基准源，在汽车级温度范围内具有指定的热稳定性。通过两个外部电阻，输出电压可设置为V_I(ref)（约2.5 V）至36 V之间的任意值。该器件的典型输出阻抗为0.2 Ω。有源输出电路具有非常陡峭的开启特性，使其成为齐纳二极管和其他类型基准源的理想替代品，可应用于板载稳压、可调电源和开关电源等领域。
商品特性
- 符合汽车应用要求
- 初始电压容差为0.4%
- 典型输出阻抗为0.2 Ω
- 快速开启……500 ns
- 灌电流能力……1 mA至100 mA
- 低基准电流（REF）
- 可调输出电压……V_I(ref)至36 V
应用领域
- 板载稳压
- 可调电源
- 开关电源
