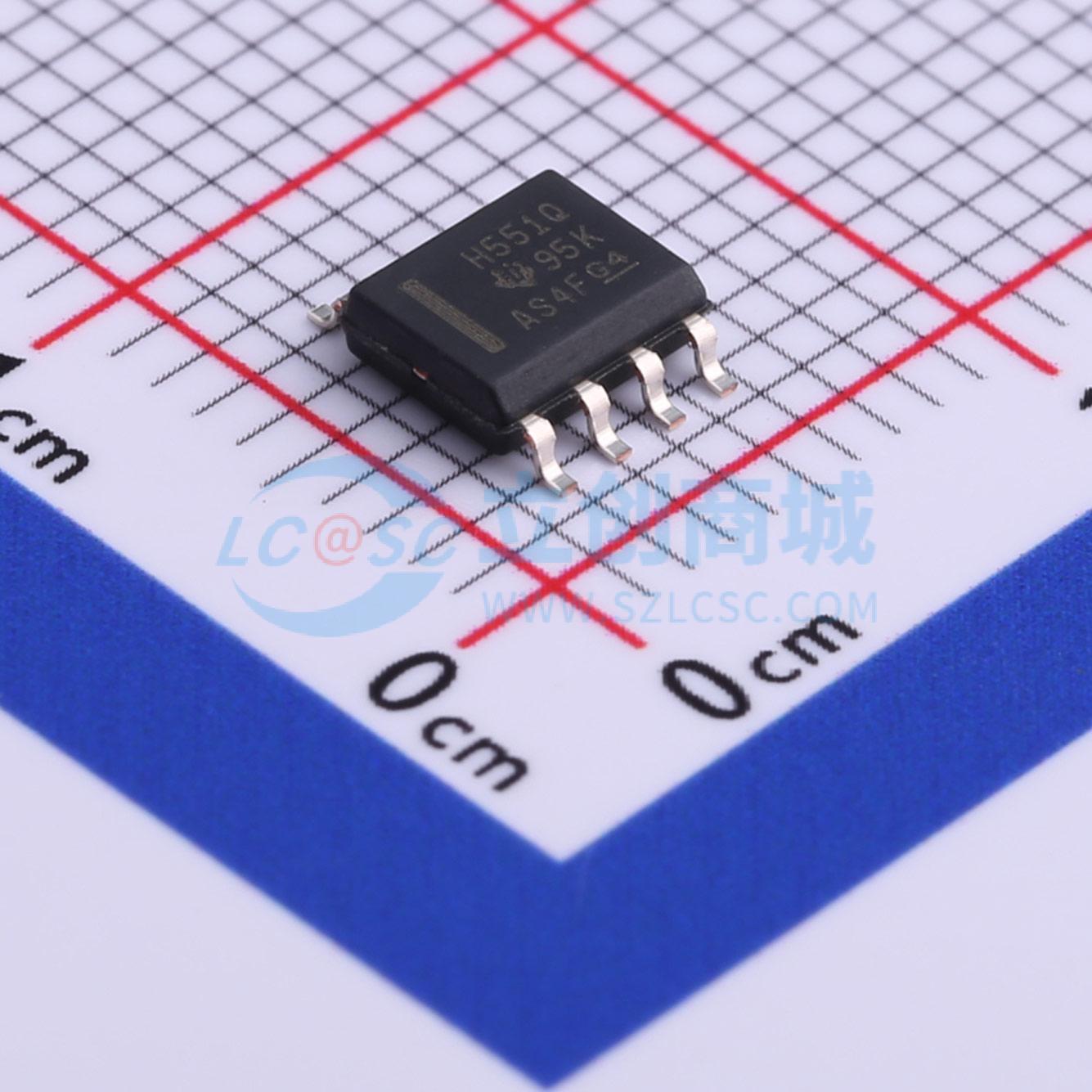

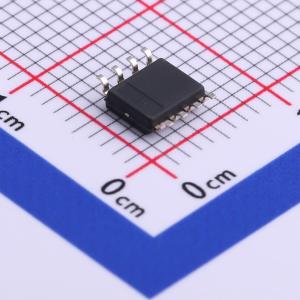

HVDA551QDRQ1

HVDA55x-Q1 器件专为汽车应用设计并认证，符合或超过 ISO 11898 高速控制器局域网络（CAN）物理层标准（收发器）的要求。该器件提供 CAN 收发器功能：能够以高达 1 兆比特每秒（Mbps）的数据速率向总线发送差分信号和接收差分信号。该器件包含许多保护特性，提供了设备和 CAN 网络的鲁棒性。

适用于汽车应用

AEC-Q100 认证结果如下：

• 设备温度等级 1：-40℃ 至 +125℃ 环境工作温度
• 设备 HBM ESD 分类等级：– 引脚 6 和 7 为 3B 级 – 其他所有引脚为 3A 级
• 设备 CDM ESD 分类等级 C6

满足或超过以下要求：

• ISO 11898-2 和 ISO 11898-5
• GIFT/ICT 合规
• 数据速率高达 1 Mbps
• 总线引脚上的 ESD 保护高达 ±12 kV（人体模型）
• I/O 电压电平适应 HVDA551：可适应的 I/O 电压范围（V10）从 3 V 到 5.33 V
• SPLIT 电压源
• 共模总线稳定（HVDA553）
• 工作模式：
  • 正常模式
  • 带 RXD 唤醒请求的低功耗待机模式
• 高电磁兼容性（EMC）
• 支持 CAN 灵活数据速率（FD）
• 保护
  • V10 和 VCC 上的欠压保护
  • 总线故障保护 -27 V 至 40 V
  • TXD 主导状态超时

CAN 总线上的 RXD 唤醒请求锁定
卡住主导故障（HVDA551）
与 5-V 微处理器兼容的数字输入（HVDA553）
热关断保护
上电和掉电时无毛刺的总线 I/O
未供电时高总线输入阻抗（无总线负载）

• SAE J2284 汽车应用高速CAN
• SAE J1939 标准数据总线接口
• GMW3122 双线CAN物理层
• ISO 11783 标准数据总线接口
• NMEA 2000 标准数据总线接口
