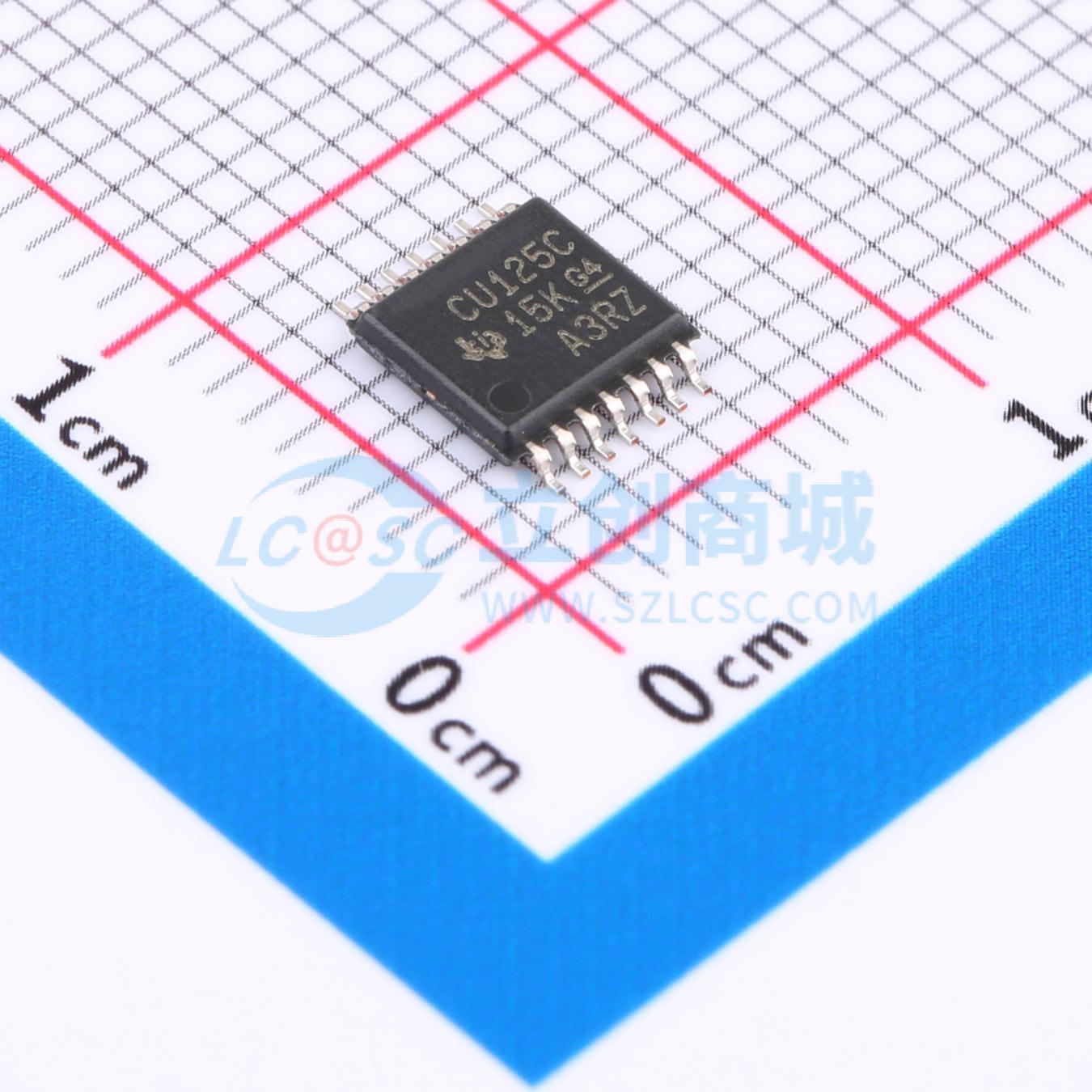

SN74CBT3125CPWR

A端口和B端口的负向过冲保护可达-2V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74CBT3125C 具有 –2V 下冲保护的 5V、1:1 (SPST)、4 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBT3125CPWR
商品编号: C544644
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

SN74CBT3125C是一种高速TTL兼容的FET总线开关，具有低导通电阻（r_on），可实现最小的传播延迟。SN74CBT3125C的A端口和B端口上的主动下冲保护电路通过检测下冲事件并确保开关保持在适当的关闭状态，提供高达-2V的下冲保护。

SN74CBT3125C被组织为四个1位总线开关，每个开关有独立的输出使能（1OE、2OE、3OE、4OE）输入。它可以作为四个1位总线开关使用，也可以作为一个4位总线开关使用。当OE为低电平时，相应的1位总线开关闭合，A端口连接到B端口，允许端口间双向数据流动。当OE为高电平时，相应的1位总线开关断开，A端口和B端口之间存在高阻态。

该器件完全支持使用Ioff的部分掉电应用。Ioff功能确保在掉电时不会有害电流反向流过器件。该器件在掉电时具有隔离功能。

应用领域

USB 接口
总线隔离
低失真信号门控

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	4.5V~5.5V
	灌电流(IOL)	64mA

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.15ns@5V,50pF
	静态电流(Iq)	3uA
