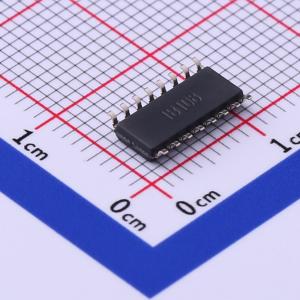

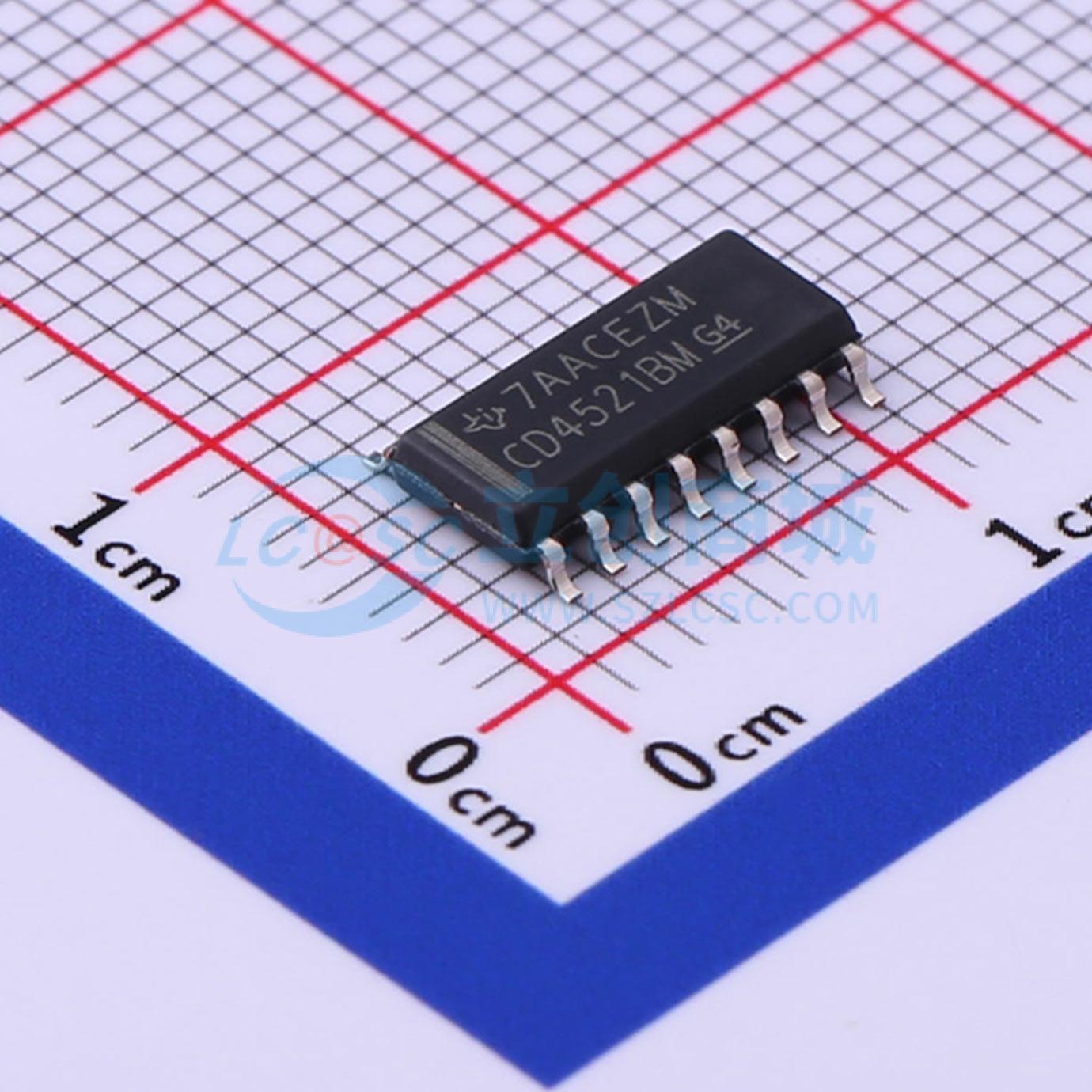

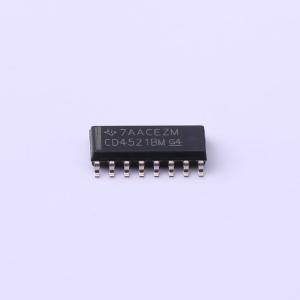

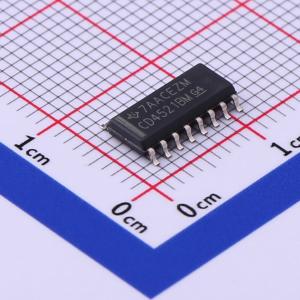

CD4521BM96
13MHz 24位除以 2计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4521B CMOS 24 级分频器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4521BM96
- 商品编号
- C544662
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 二进制计数器 | |
| 分辨率(位) | - | |
| 系列 | CD4000 | |
| 计时方向 | - | |
| 工作电压 | 3V~18V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 13MHz | |
| 传播延迟(tpd) | 1.7us@15V,50pF | |
| 耗散功率(Pd) | 500mW | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 低功耗模式；复位功能 |
商品概述
这是一款额定电压20V的高压型CMOS 24级分频器。CD4521B由振荡器部分和24级纹波进位二进制计数级组成，振荡器配置（使用IN1）支持设计RC振荡器电路或晶体振荡器电路；IN1不使用时应接高电平或低电平；复位端为高电平时计数器将进入全0状态并禁用振荡器，计数在IN1（和IN2）的负跳变时递增；省时测试模式在功能测试顺序表和图6中有描述。CD4521B提供多种封装:16引脚双列直插塑料封装（E后缀）、16引脚小外形封装（M、M96、MT和NSR后缀）、16引脚薄缩减小外形封装（PW和PWR后缀）。
商品特性
- 复位可禁用RC振荡器，实现低功耗待机状态
- VDD' 和 VSS' 引脚从晶体振荡器引出，允许使用外部电阻实现低功耗工作
- 全封装温度范围内，18V下最大输入电流为1μA；18V、25℃下最大输入电流为100nA
- 通用复位
- 100%经过20V静态电流测试
- 提供5V、10V、15V参数额定值
- 标准化对称输出特性
- 满足JEDEC Standard No. 13B《"B"系列CMOS器件描述规范》的所有要求
