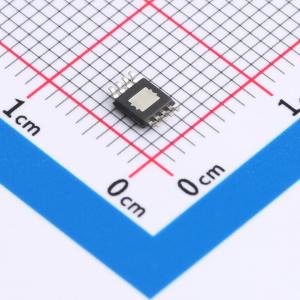

温馨提醒：图片仅供参考，商品以实物为准
TPA301DGNR
350毫瓦单声道音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TPA301 350mW 单声道 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA301DGNR
- 商品编号
- C544668
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 350mW×1@8Ω；250mW×1@8Ω | |
| 总谐波失真+噪声(THD+N) | 1.3%；1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 700uA | |
| 电源纹波抑制比(PSRR) | 78dB；85dB | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPA301是一款桥接负载（BTL）音频功率放大器，专为需要内置扬声器的低压应用而开发。在3.3V电源下工作时，TPA301可在整个语音频段内，以小于1%的总谐波失真加噪声（THD+N），向BTL 8Ω负载提供250mW的连续功率。尽管该器件的特性测试范围可达20kHz，但其操作针对诸如蜂窝通信等窄带应用进行了优化。在大多数应用中，BTL配置无需在输出端使用外部耦合电容，这对于小型电池供电设备尤为重要。该器件具备关机模式，适用于对功耗敏感的应用，关机期间的静态电流为0.15μA。TPA301提供8引脚SOIC表面贴装封装和表面贴装PowerPAD MSOP封装，可将电路板空间减少50%，高度降低40%。
商品特性
- 针对3.3V和5V工作条件进行全面规格定义
- 宽电源兼容性：2.5 - 5.5V
- RL = 8Ω时的输出功率： - VDD = 5V，BTL模式下为350mW； - VDD = 3.3V，BTL模式下为250mW
- 关机模式下的超低静态电流：0.15μA
- 热保护和短路保护
- 表面贴装封装 – SOIC – PowerPAD MSOP
