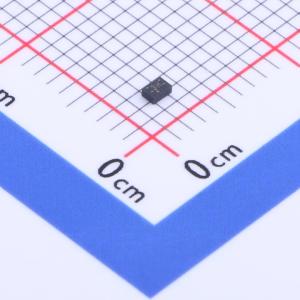

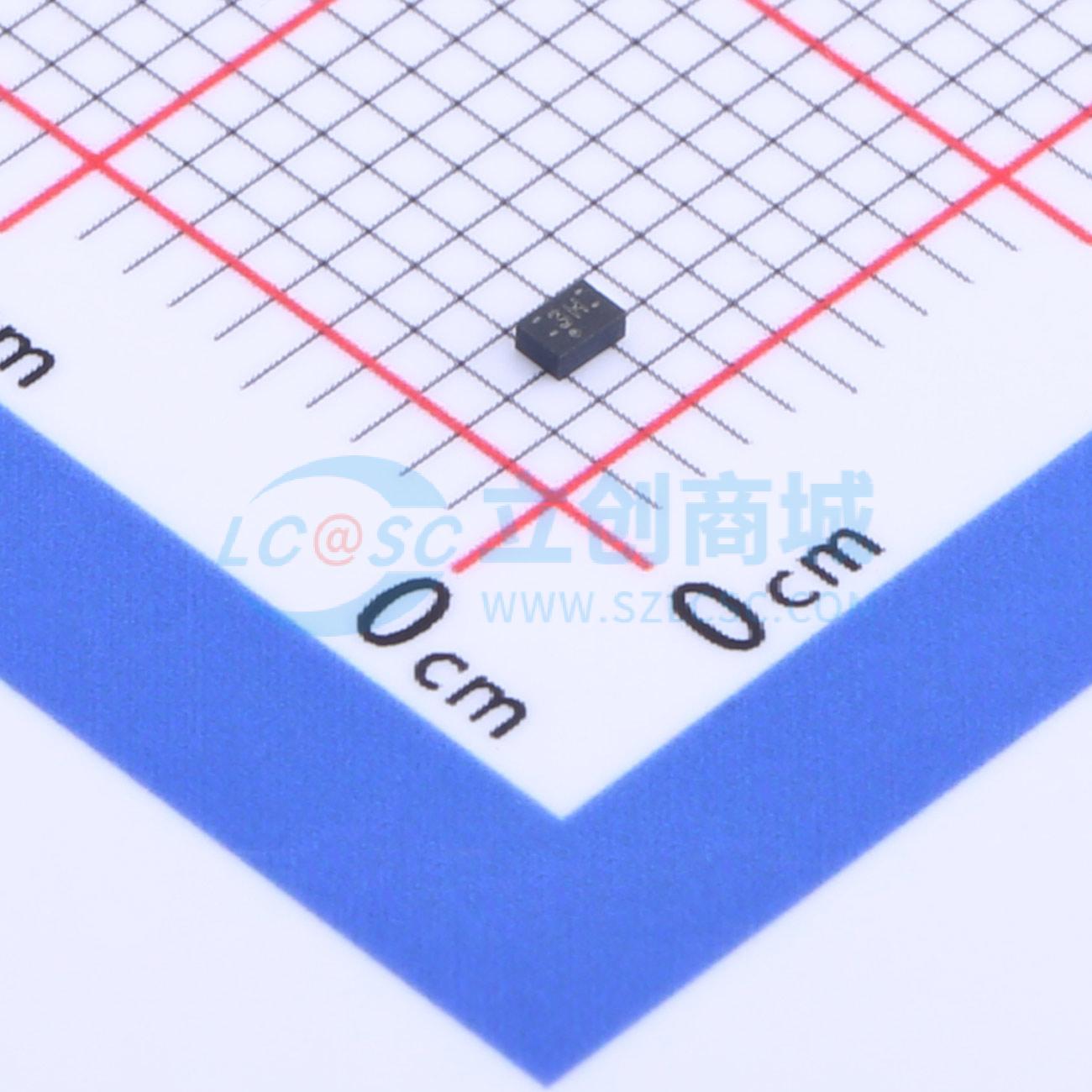

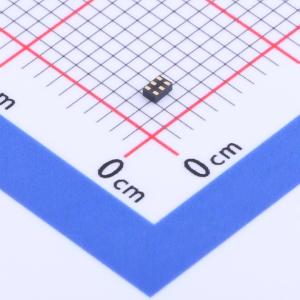

TPD4S009DRYR

5.5V 2.5A@8/20us

描述: TPD4S009 适用于高速接口且具有 VCC 引脚的四通道 0.8pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD4S009DRYR
商品编号: C544670
商品封装: SON-6(1x1.5)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPD4S009和TPD4S010是用于静电放电（ESD）保护的四通道TVS二极管阵列。TPD4S009和TPD4S010经测试可在IEC 61000 - 4 - 2国际标准规定的最高等级（4级）下消散接触式ESD冲击，具备±8 kV接触放电ESD保护能力。这些器件的低电容（0.8 pF），再加上差分信号对之间出色的匹配性能（TPD4S009DRY的线间电容为0.05 pF），使该器件能够为高速差分数据速率（3 dB带宽 > 4 GHz）提供瞬态电压抑制电路保护。 TPD4S009提供DBV、DCK、DGS和DRY封装。TPD4S009DRYR是双对高速差分线路可用的最节省空间的封装选项。TPD4S010采用行业标准的DQA封装。TPD4S009DGSR和TPD4S010DQAR提供直通式电路板布局选项，以减少通常由D +和D -信号对布线不匹配引起的信号干扰。

商品特性

IEC 61000 - 4 - 2 4级ESD保护 - ±8 kV接触放电
IEC 61000 - 4 - 5浪涌保护 - 2.5 A（8/20 μs）
I/O电容：0.8 pF（典型值）
低泄漏电流：10 nA（典型值）
支持高速差分数据速率（3 dB带宽 > 4 GHz）
差分信号对之间的超低匹配电容
TPD4S009具备Ioff特性
工业温度范围：-40°C至85°C
易于直通布线，有节省空间的封装选项

应用领域

终端设备
- 机顶盒
- 数字电视
笔记本电脑/台式电脑
电子销售点（EPOS）
接口
- USB 2.0
- HDMI 1.4
- LVDS
- SATA
- 以太网
火线接口

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	25W@8/20us
	击穿电压	9V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.8pF
