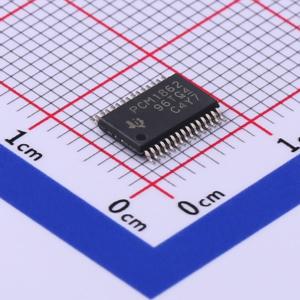

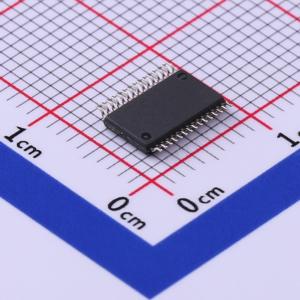

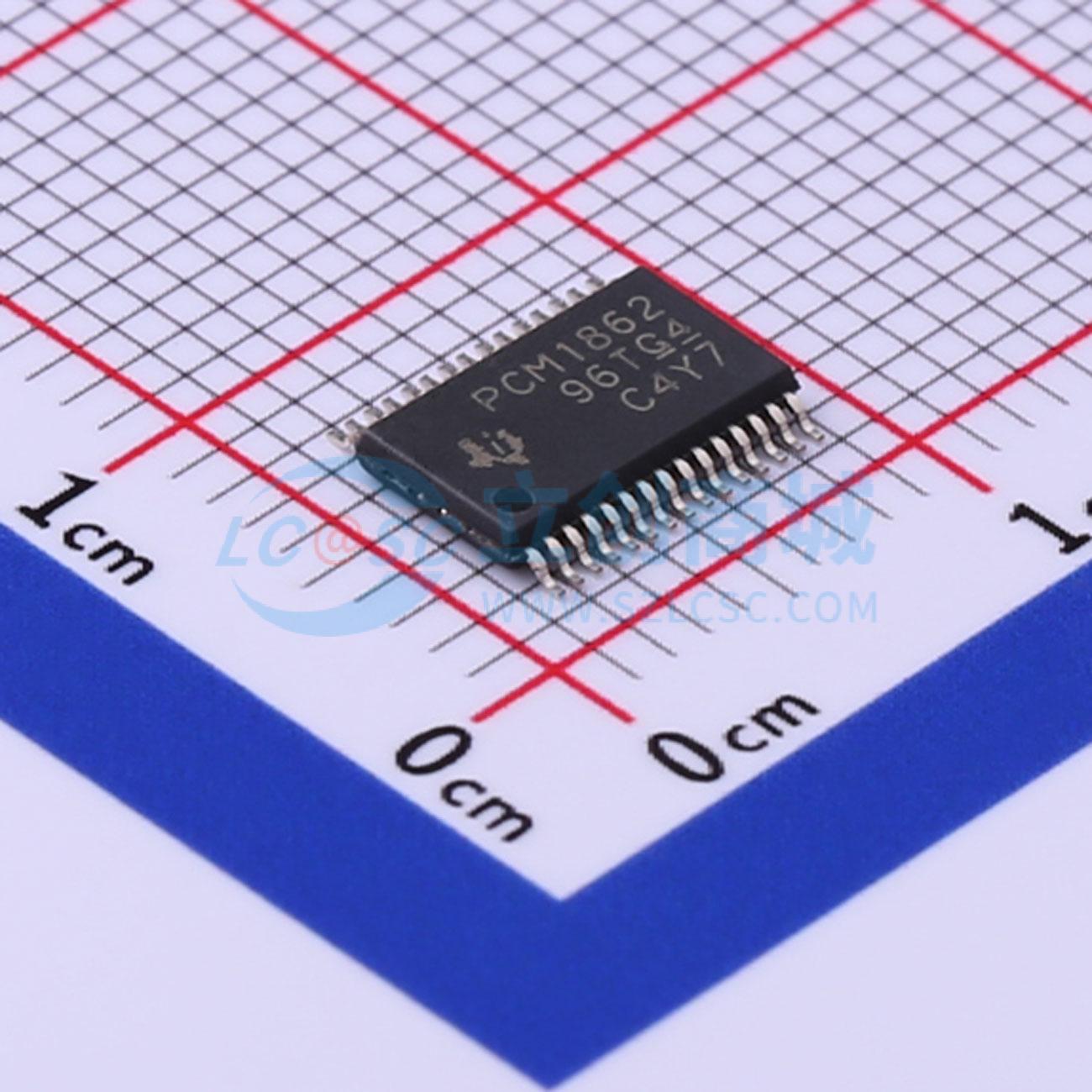

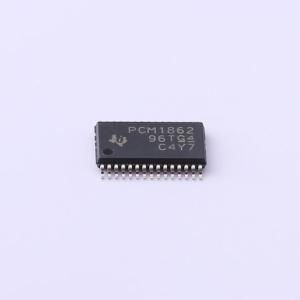

温馨提醒：图片仅供参考，商品以实物为准

PCM1862DBTR

2通道 24位ADC I2C接口 SPI接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM1862 具有通用前端的 103dB 双通道软件控制型音频 ADC
品牌名称: TI(德州仪器)
商品型号: PCM1862DBTR
商品编号: C544647
商品封装: TSSOP-30
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

PCM186x系列音频前端设备（PCM1860、PCM1861、PCM1862、PCM1863、PCM1864和PCM1865）采用了一种全新的音频功能集成方法，既便于符合欧洲生态设计法规要求，又能以较低成本实现高性能终端产品。PCM186x支持3.3V单电源供电，并在小封装内集成了可编程增益放大器（PGA）；这种配置使得以更低成本实现更小、更智能的产品成为可能。 PCM186x音频前端支持从毫伏级麦克风输入到2.1 VRMS线路输入的单端输入电平，无需外部电阻分压器。前端混音器（MIX）、多路复用器（MUX）和PGA还支持差分（Diff）、准差分和单端（SE）输入，使这些设备成为需要干扰抑制的产品的理想接口。PCM186x集成了许多系统级功能，可辅助或替代一些DSP功能。集成的带隙电压基准提供了出色的电源抑制比（PSRR），因此可能无需专用的3.3V模拟电源轨。

商品特性

高信噪比（SNR）性能：– 110dB SNR（PCM1861/63/65）– 103dB SNR（PCM1860/62/64）
模数转换器（ADC）采样率（fS）= 8kHz至192kHz
最多提供四个独立的ADC通道
单端2.1 VRMS满量程（FS）输入
差分4.2 VRMS FS输入
硬件（HW）控制：PCM1860/61
软件（SW）控制（I2C或SPI）：PCM1862/63/64/65
支持最多四个数字麦克风（软件控制设备）
可编程增益放大器（PGA）：
- 固定增益：0dB、12dB、32dB（PCM1860/61）
- 软件控制增益：–12dB至+32dB（PCM1862/63/64/65）
集成高性能音频锁相环（PLL）
单3.3V电源供电
3.3V电源下的功耗：
- < 85mW（PCM1860/61/62/63）
- < 145mW（PCM1864/65）
能量感应音频内容检测器，用于系统自动唤醒和睡眠
主或从音频接口
自动PGA削波抑制控制
所有设备的PCB封装兼容

应用领域

家庭影院和电视
语音控制设备
蓝牙音箱
麦克风阵列处理器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	192kHz
	通道数	2
	工作电压	3V~3.6V
	接口类型	I2C；SPI
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	103dB
	时钟/振荡器	内置
	基准电压源	内置
	可变增益	支持
	静态电流	15uA
	全量程范围(FSR)	4.2V
