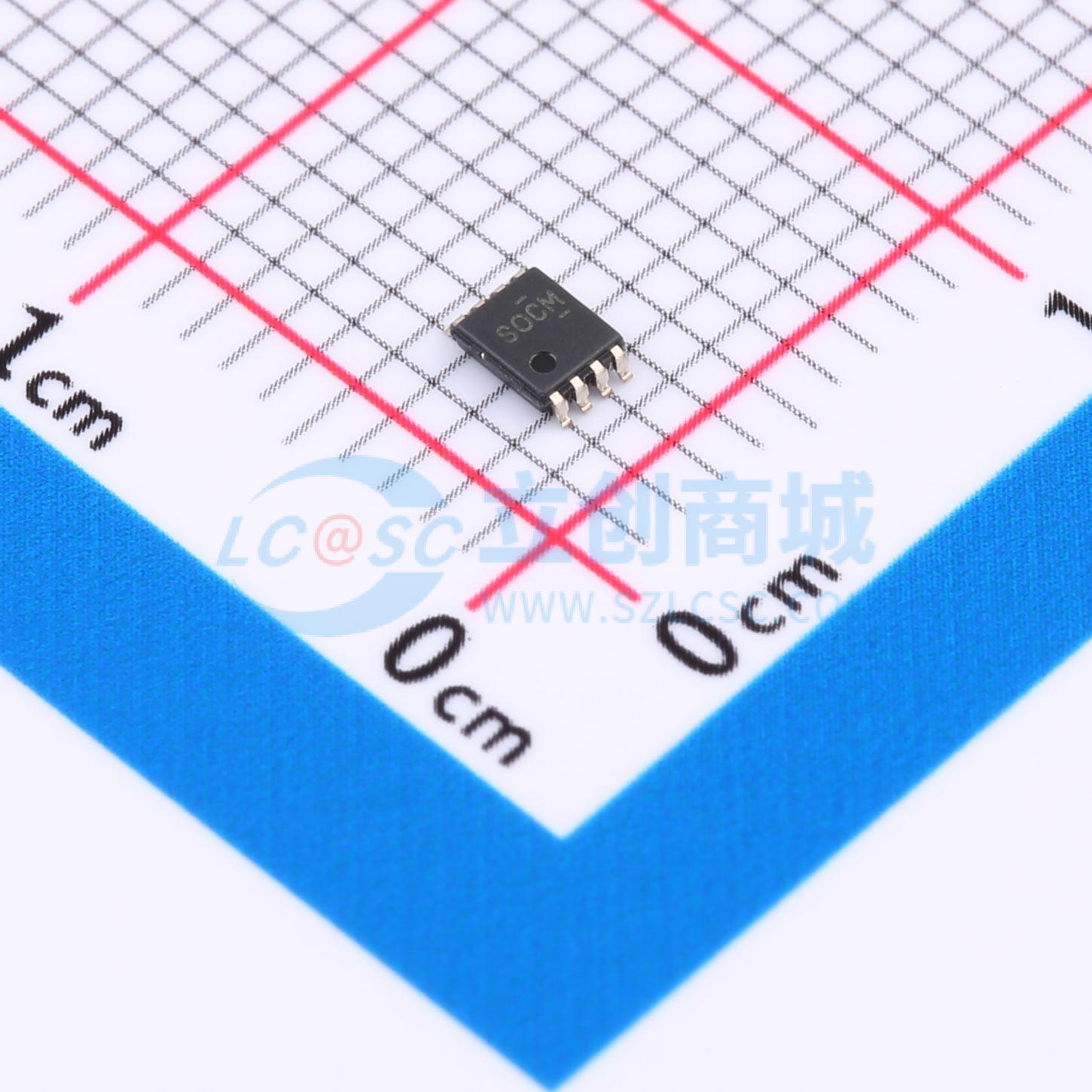

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC3G07MDCUREP
带漏极开路输出的三缓冲器/驱动器
- 描述
- SN74LVC3G07-EP 具有漏极开路输出的 3 通道、1.65V 至 5.5V 缓冲器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC3G07MDCUREP
- 商品编号
- C544629
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 3 | |
| 每个元件位数 | 3 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 6.7ns@3.3V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
这是一款带开漏输出的三缓冲器/驱动器，型号为SN74LVC3G07，支持1.65V至5.5V VCC工作，输出为开漏结构，可与其他开漏输出连接，实现低电平有效线或或高电平有效线与功能，最大灌电流为32mA，支持部分掉电模式操作，部分掉电时关断电路会禁用输出，防止损坏性逆流通过器件。
商品特性
- 适用于汽车应用
- 支持5V VCC工作
- 3.3V条件下最大传播延迟tpd为6.7ns
- 低功耗，最大静态电流ICC为10μA
- 3.3V条件下输出驱动能力为±24mA
- 输入和开漏输出可承受最高5.5V电压
- VCC = 3.3V、TA = 25℃条件下，典型输出地弹VOLP小于0.8V
- VCC = 3.3V、TA = 25℃条件下，典型输出VOH下冲VOHV大于2V
- Ioff电路支持部分掉电模式操作
- 闩锁性能超过100mA，符合JESD 78 II类标准
- 静电放电保护性能超过JESD 22标准，满足人体模型2000V（A114-A）、机器模型200V（A115-A）、充电器件模型1000V（C101）
- 提供-55℃~125℃温度范围可选
应用领域
- 汽车领域
- 医疗领域
- 需要实现低电平有效线或或高电平有效线与逻辑功能的场景
