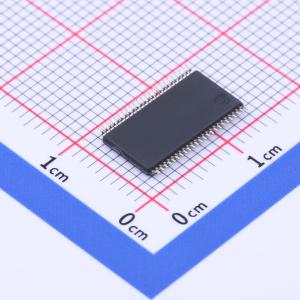

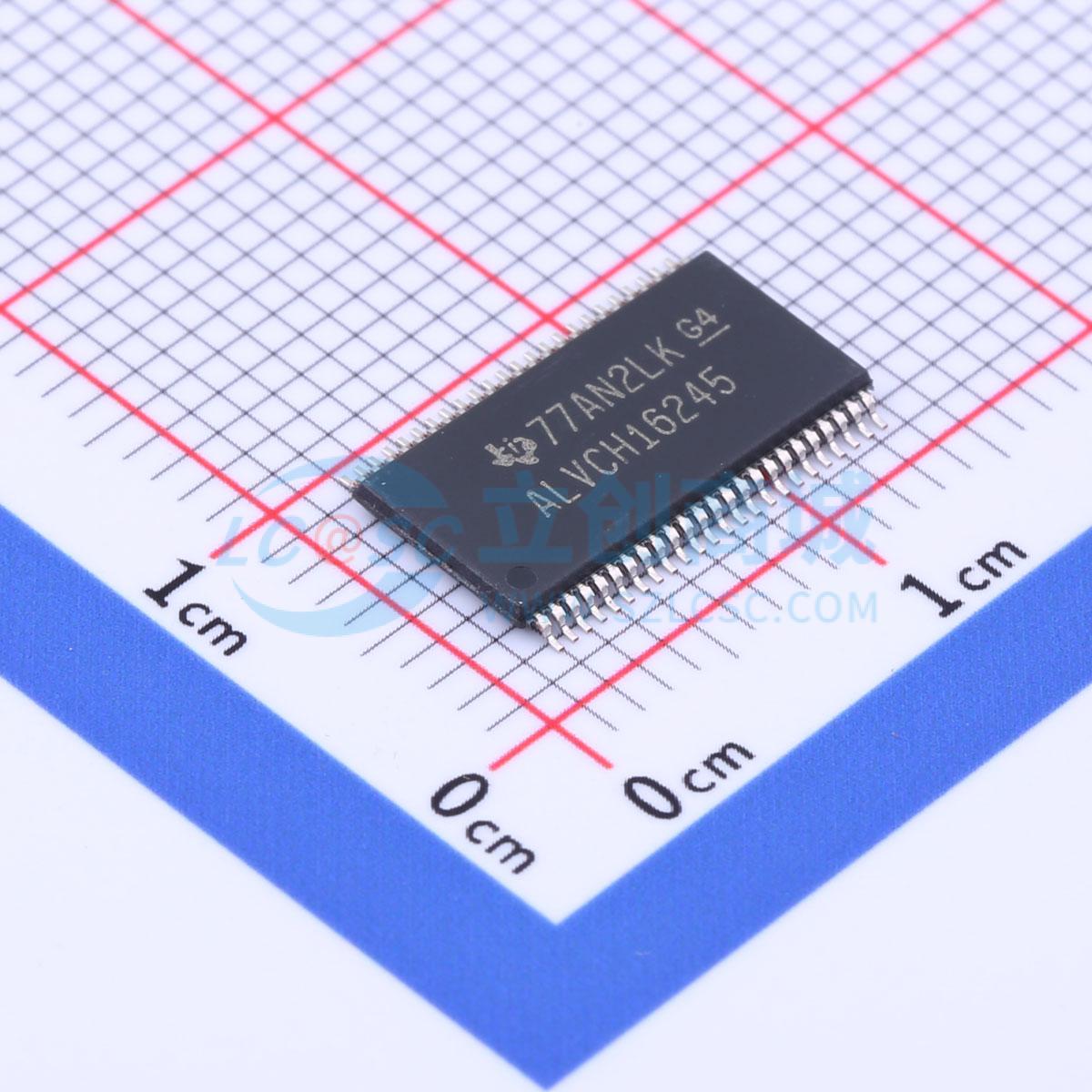

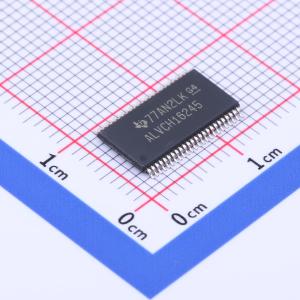

SN74ALVCH16245DGGR

三态输出，16位总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVCH16245 具有三态输出的 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ALVCH16245DGGR
商品编号: C544864
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.62克(g)

商品参数

商品概述

这是一款16位（双八进制）同相总线收发器，支持VCC 1.65V~3.6V工作电压，设计用于两条数据总线之间的异步通信。方向控制输入和输出使能输入可激活B端口输出或A端口输出，也可将两个输出端口置于高阻抗模式。当B端口输出激活时，器件将数据从A总线传输到B总线，当A端口输出激活时，数据从B总线传输到A总线。A端口和B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，以防止产生额外的ICC和ICCZ。为确保上电或断电过程中保持高阻抗状态，输出使能OE应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议在使用总线保持电路时搭配外部上拉或下拉电阻。

商品特性

工作电压范围为1.65V~3.6V
3.3V条件下最大传输延迟tpd为3ns
3.3V条件下输出驱动能力为±24mA
数据输入带有总线保持功能，无需外部上拉或下拉电阻
闩锁性能超过JESD 17标准规定的250mA
ESD保护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V

应用领域

线缆调制解调器端接系统
服务器
LED显示屏
网络交换机
电信基础设施
电机驱动器
I/O扩展器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ALVCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	3ns@3.3V,50pF
	功能特性	输出使能；总线保持；电平转换
