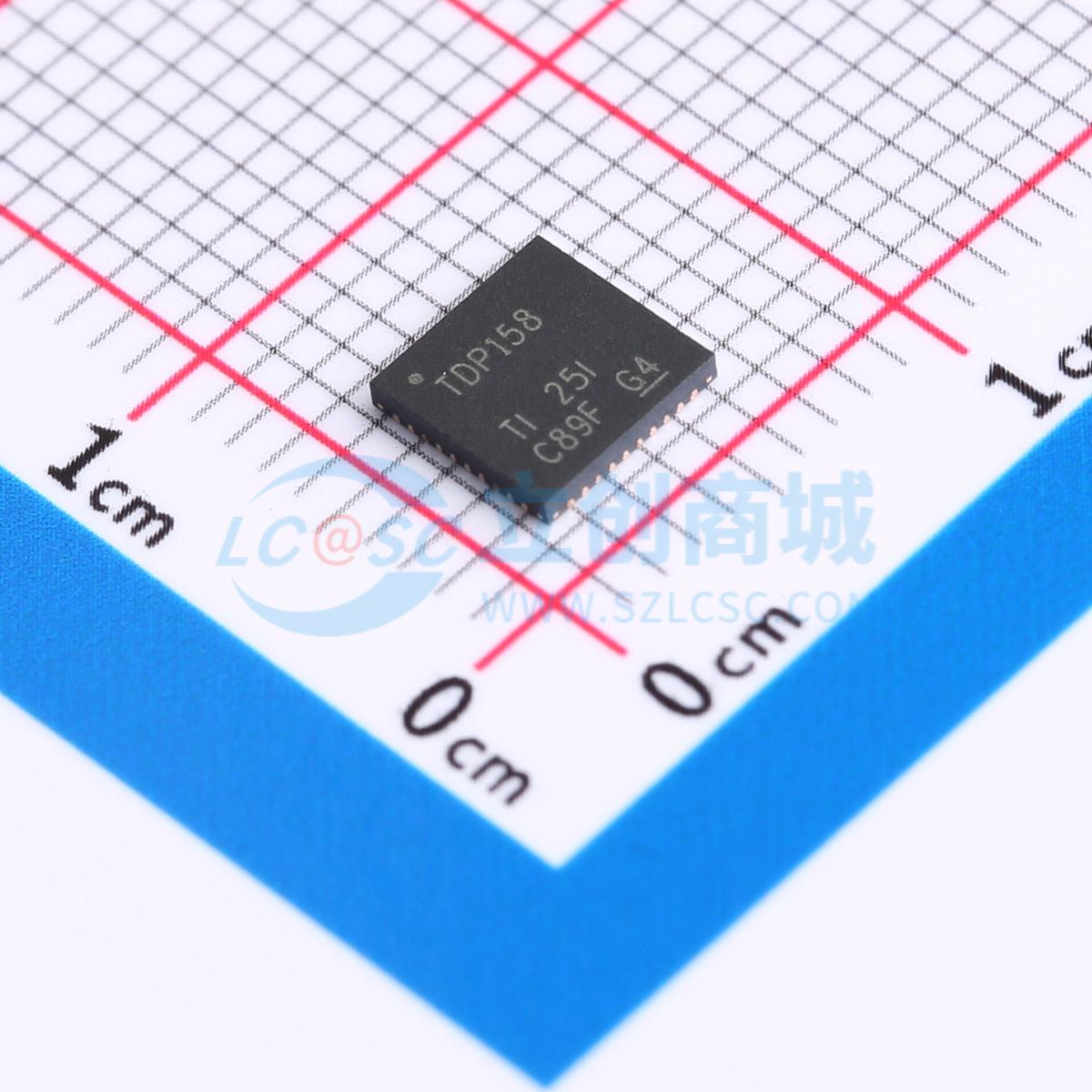

温馨提醒：图片仅供参考，商品以实物为准

TDP158RSBT

TDP158 6Gbps、7交流耦合型TMDS或HDMI电平转换器转接驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TDP158是一款交流耦合型HDMI信号转接驱动器，支持高达6Gbps的数据速率，兼容HDMI2.0b电气参数。支持DisplayPort双模标准版本1.1。
品牌名称: TI(德州仪器)
商品型号: TDP158RSBT
商品编号: C544872
商品封装: WQFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.93克(g)

商品参数

商品概述

交流耦合 TMDS 或 DisplayPort 双模物理层输入，到 HDMI2.0b TMDS 物理层输出，支持高达 6Gbps 的数据速率，兼容 HDMI2.0b 电气参数。支持 DisplayPort 双模标准版本 1.1，支持 4k2k60p 和高达 WUXGA 16 位色深或 1080p，刷新率更高。可编程固定接收器均衡器增益最高可达 15.5dB。全局或独立的高速通道控制、预加重和发送摆幅以及转换率控制。I2C 或引脚搭接可编程，可通过 I2C 配置为 DisplayPort 转接驱动器，主通道上全通道交换。低功耗，6Gbps 时的工作功耗为 200mW，关断状态下的功耗为 8mW。采用 40 引脚、0.4mm 间距、5mm x 5mm WQFN 封装，与 SN75DP159RSB 重计时器引脚兼容。

商品特性

交流耦合 TMDS 或 DisplayPort 双模物理层输入到 HDMI2.0b TMDS 物理层输出，支持高达 6Gbps 数据速率
兼容 HDMI2.0b 电气参数
支持 DisplayPort 双模标准版本 1.1
支持 4k2k60p 和高达 WUXGA 16 位色深或 1080p，刷新率更高
可编程固定接收器均衡器增益最高可达 15.5dB
全局或独立的高速通道控制、预加重和发送摆幅以及转换率控制
I2C 或引脚搭接可编程
可通过 I2C 配置为 DisplayPort 转接驱动器
主通道上全通道交换
低功耗，6Gbps 时工作功耗为 200mW，关断状态下功耗为 8mW
采用 40 引脚、0.4mm 间距、5mm x 5mm WQFN 封装，与 SN75DP159RSB 重计时器引脚兼容

应用领域

笔记本电脑
台式机
一体机
平板电脑
游戏机
工业 PC
音频或视频设备
Blu-ray DVD
游戏系统
HDMI 适配器或软件狗
集线站

优惠活动

9.7折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C
	数据速率	6Gbps
	工作电压	1V~1.27V；3V~3.6V

	属性	参数值
	工作温度	0℃~+85℃
	工作电流	220mA；20mA
	静态电流	7mA；7mA
