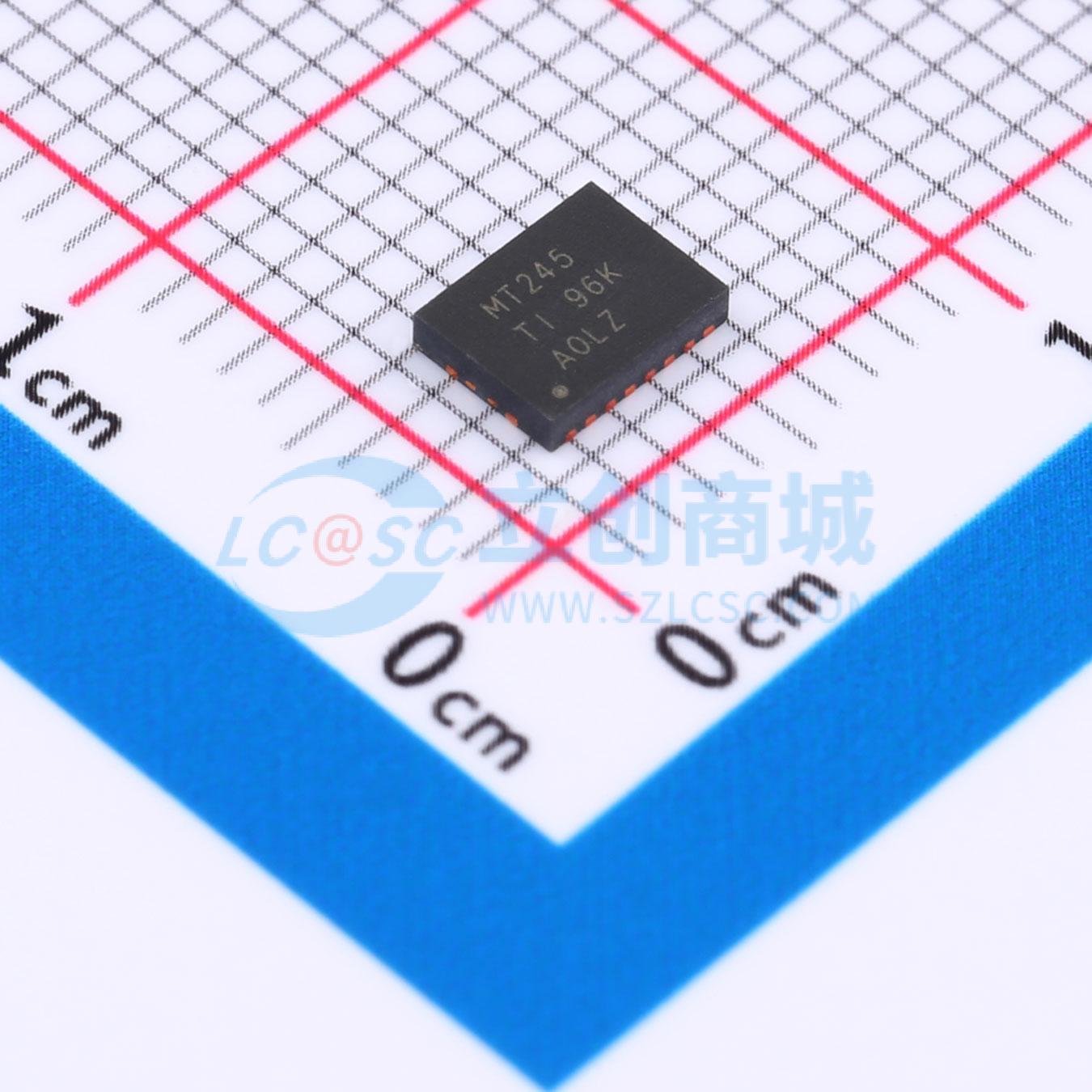

温馨提醒：图片仅供参考，商品以实物为准

SN74AUCH245RGYR

描述: SN74AUCH245 具有三态输出的八路总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AUCH245RGYR
商品编号: C544723
商品封装: VQFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.074克(g)

商品参数

商品概述

这是一款八进制总线收发器，VCC工作范围为0.8V至2.7V，专门设计用于1.65V至1.95V VCC工作。SN74AUCH245设计用于数据总线之间的异步通信。根据方向控制（DIR）输入的逻辑电平，该器件将数据从A总线传输到B总线，或是从B总线传输到A总线。可使用输出使能（OE）输入禁用器件，从而有效隔离总线。为确保上电或掉电期间的高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态。不建议配合总线保持电路使用上拉或下拉电阻。该器件完全支持使用Ioff的部分掉电应用。Ioff电路禁用输出，可防止器件掉电时产生有害的反向电流流过器件。

商品特性

针对1.8-V工作优化，支持3.6-V I/O容限，支持混合模式信号工作
Ioff支持部分掉电模式工作
可低于1V工作
1.8 V下最大tpd为2 ns
低功耗，最大ICC为20 μA
1.8 V下输出驱动为±8 mA
数据输入端带有总线保持，无需外部上拉/下拉电阻
闩锁性能超过JESD 78 II类标准的100 mA要求
ESD防护超过JESD 22
2000-V人体模型 (A114-A)
200-V机器模型 (A115-A)
1000-V充电器件模型 (C101)

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	0.8V~2.7V

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	工作温度	-40℃~+85℃
	功能特性	掉电隔离；输出使能；总线保持
