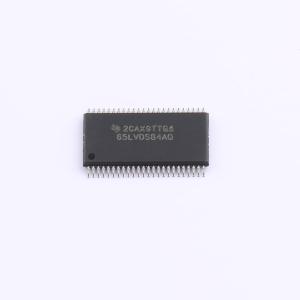

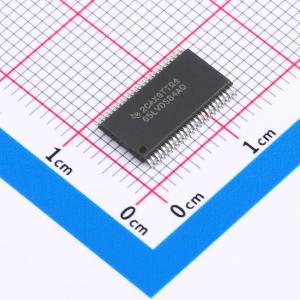

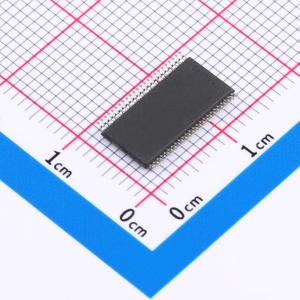

温馨提醒：图片仅供参考，商品以实物为准
SN65LVDS84AQDGG
21:3数据通道压缩，吞吐量高达每秒1.96亿字节
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65LVDS84A FlatLink™ 低压差分信号 (LVDS) 变送器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS84AQDGG
- 商品编号
- C544733
- 商品封装
- TSSOP-48
- 包装方式
- 编带
- 商品毛重
- 0.783333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 发送器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+125℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 低功耗待机/失效自动关断 |
商品概述
SN75LVDS84A和SN65LVDS84AQ FlatLink发送器，在单块集成电路内集成了三个7位并行输入串行输出移位寄存器，以及四个低压差分信号LVDS线路驱动器，可将21位单端低压TTL数据通过三对平衡导线同步传输，供兼容接收器接收。传输数据对用户透明，无需外部组件，仅需极少或无需控制，可通过关断输入抑制时钟、关闭LVDS输出以降低功耗。
商品特性
- 数据通道压缩吞吐量最高可达每秒1.96亿字节
- 从控制器到显示器传输SVGA、XGA或SXGA数据时，电磁干扰极低
- 输入配置为21路数据通道加时钟，采用低压TTL输入；输出配置为3路数据通道加时钟，采用低压差分信号LVDS输出
- 采用单3.3V电源供电，典型功耗89mW
- 为超低功耗3.3V CMOS版本，功耗约为SN75LVDS84的三分之一
- 禁用状态下功耗低于0.54mW
- 锁相环输入频率范围宽，为31MHz~75MHz
- 锁相环无需外部组件
- 输出符合或超过ANSI EIA/TIA-644标准要求
- 具有扩频时钟追踪能力，在50kHz调制频率下支持百分之三中心扩频
- 可作为改进替代方案替换SN75LVDS84和DS90CF363A 3V器件
- 采用带20密耳端子间距的薄型缩小小外形封装TSSOP
- 低电平关断信号可清除所有内部寄存器至低电平
- SN75LVDS84A工作环境温度范围为0℃~70℃
- SN65LVDS84AQ工作温度范围为-40℃~125℃，覆盖完整汽车应用温度范围
- 最大额定值：电源电压范围为-0.5V~4V，输入输出电压范围为-0.5V~VCC+0.5V，工作结温范围为-40℃~150℃，存储温度范围为-65℃~150℃，距离壳体1.6mm处引脚10秒焊接温度最高为260℃
- 静电放电防护能力：人体模型6000V，机器模型200V，带电器件模型1500V
应用领域
- 控制器到显示器的SVGA、XGA、SXGA数据传输
- 高可靠汽车应用场景
