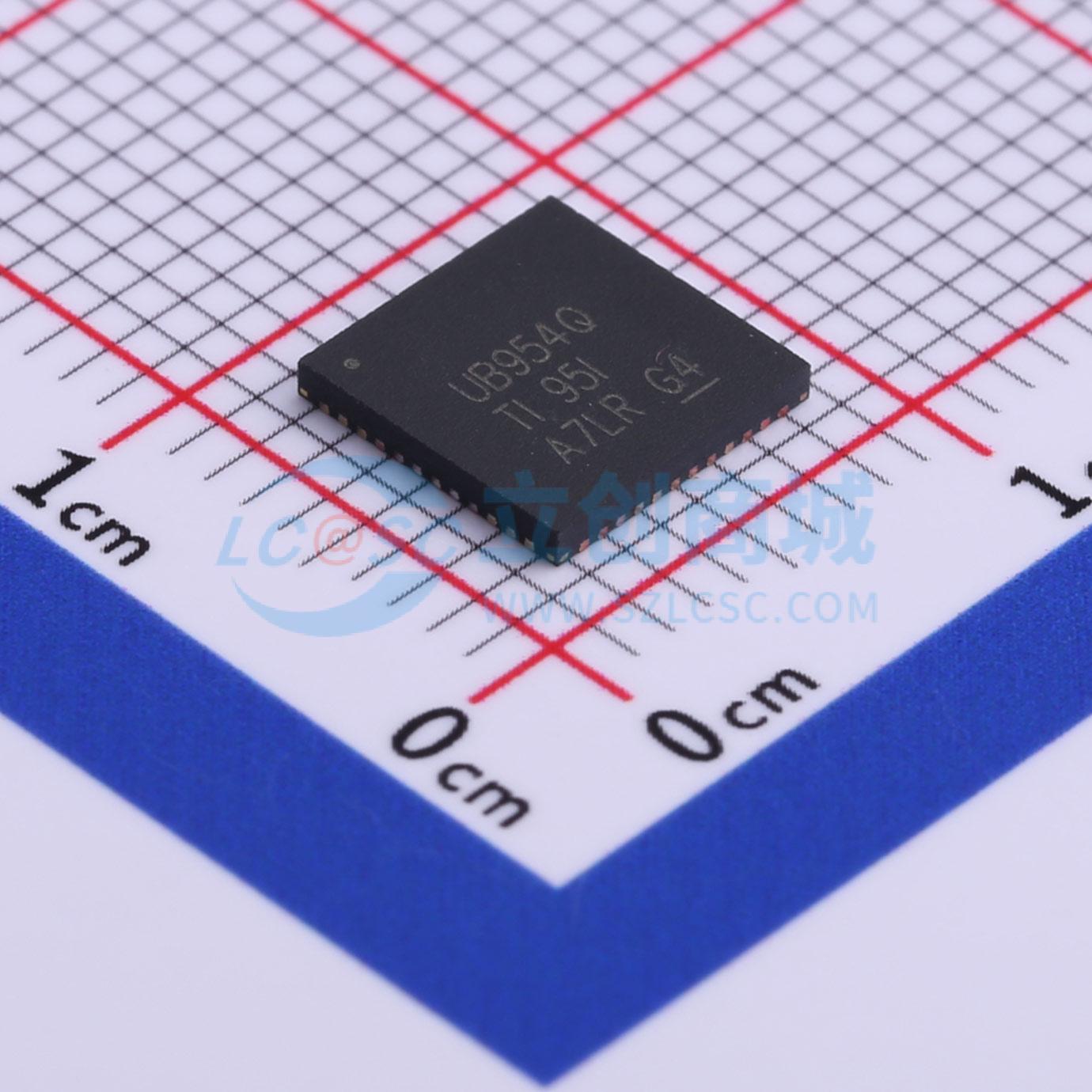

DS90UB954TRGZRQ1
DS90UB954-Q1双路4.16Gbps FPD-Link III解串器集线器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS90UB954-Q1是一款多功能双路解串器集线器，支持FPD-Link III接口，适用于2MP/60fps摄像头和雷达。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90UB954TRGZRQ1
- 商品编号
- C545240
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 解串器 | |
| 驱动器数 | 0 | |
| 接收器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V；3.3V | |
| 数据速率 | 1664Mbps | |
| 工作温度 | -40℃~+105℃ |
商品概述
DS90UB954-Q1是一款多功能双路解串器集线器，可通过FPD-Link III接口从一个或两个独立源接收串行传感器数据。与DS90UB953-Q1串行器配合使用时，DS90UB954-Q1从成像仪接收数据，支持2MP/60fps和4MP/30fps摄像头以及卫星雷达和其他传感器（如ToF和激光雷达）。接收的数据将聚合至符合MIPI CSI-2标准并与下游处理器互连的输出端。对于配备了DS90UB933-Q1和DS90UB913A-Q1串行器的传感器，DS90UB954-Q1从一个或两个传感器（包括全高清1080p 2MP 60/fps成像仪传感器）接收并聚合数据。为2通道运行配置CSI-2接口时，会提供一个完全相同的MIPI CSI-2时钟通道，以提供复制输出。复制模式可创建两个聚合视频流副本，用于数据记录和并行处理。 DS90UB954-Q1和配套的DS90UB953-Q1芯片组符合AEC-Q100标准，旨在通过50Ω单端同轴电缆或100Ω差分STP电缆接收数据。解串器集线器非常适合同轴电缆供电应用，接收均衡器会自动适应以补偿电缆损耗特性（无需额外的编程），包括随时间推移而出现的电缆老化。 每个FPD-Link III接口包括一个单独的低延迟双向控制通道 (BCC)，该通道可连续传送I2C、GPIO和其他控制信息。用于传感器同步和诊断特性的GPIO信号也使用BCC。
商品特性
- 符合面向汽车应用的AEC-Q100标准器件温度2级：-40°C至+105°C的环境工作温度范围
- 双路解串器集线器可以通过FPD-Link III接口聚合一个或两个有源传感器
- 同轴电缆供电 (PoC) 兼容收发器
- 符合MIPI DPHY版本1.2/CSI-2版本1.3标准
- CSI-2输出端口，支持1、2、3、4个数据通道
- CSI-2数据速率可扩展：每个数据通道支持400Mbps/800Mbps/1.5Gbps/1.6Gbps
- 可编程数据类型
- 四个虚拟通道
- ECC和CRC生成
- 超低数据和控制路径延迟
- 支持单端同轴或屏蔽双绞线 (STP) 电缆自适应接收均衡
- 具有快速模式增强版（高达1Mbps）的I2C
- 用于摄像头同步和诊断的灵活GPIO
- 与DS90UB935-Q1、DS90UB953-Q1、DS90UB933-Q1和DS90UB913A-Q1串行器兼容
- 线路故障检测和高级诊断
- 符合ISO 10605和IEC 61000-4-2 ESD标准
应用领域
- 汽车ADAS
- 后视摄像头 (RVC)
- 环视系统 (SVS)
- 摄像头监控系统 (CMS)
- 前视摄像头 (FC)
- 驾驶员监控系统 (DMS)
- 卫星雷达、飞行时间 (ToF) 和激光雷达传感器模块
- 安全和监控
- 工业和医疗成像
