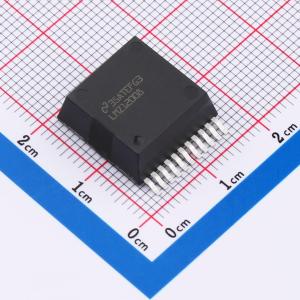

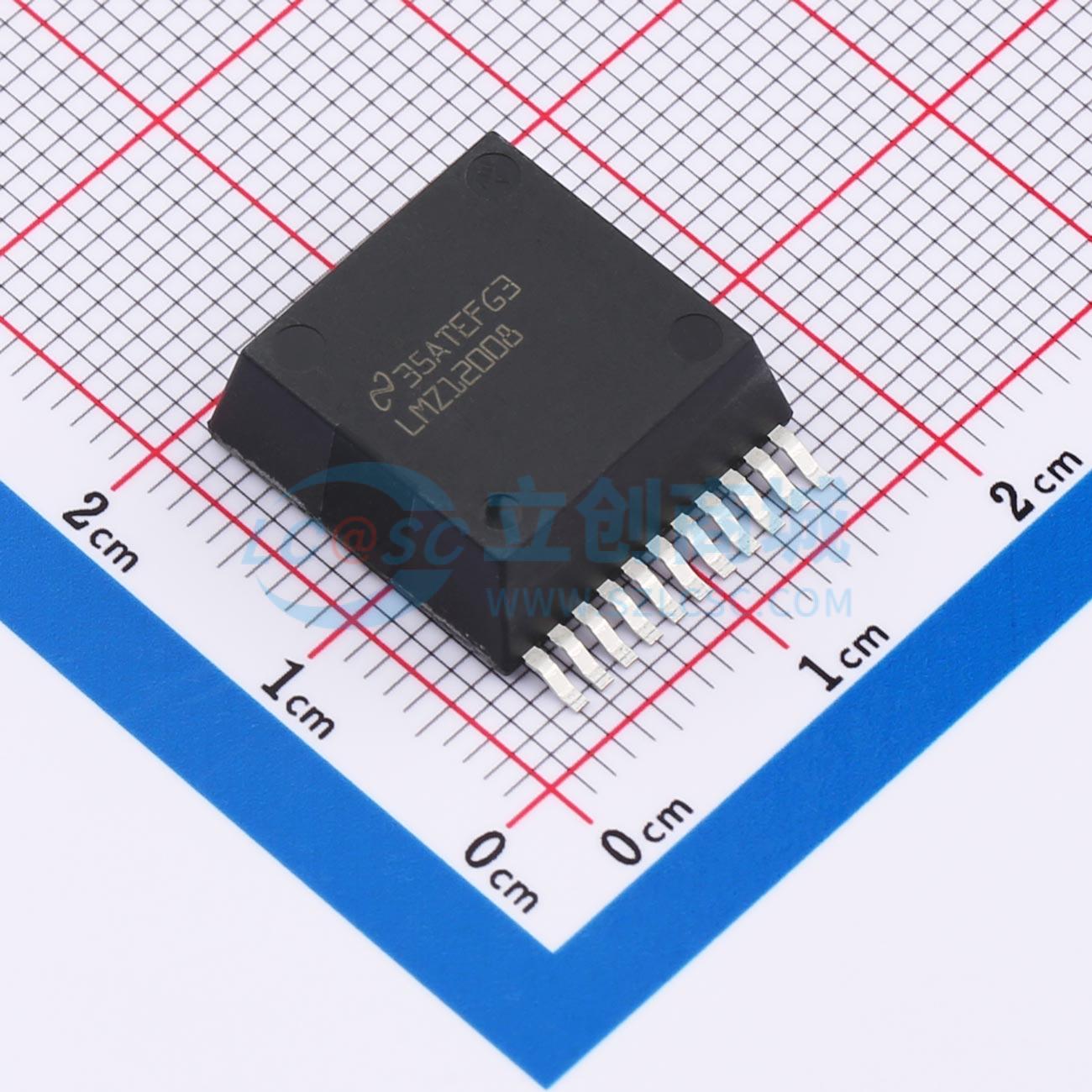

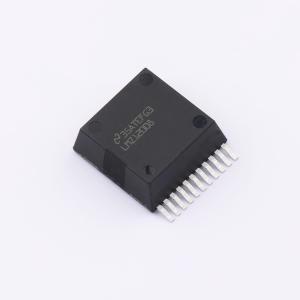

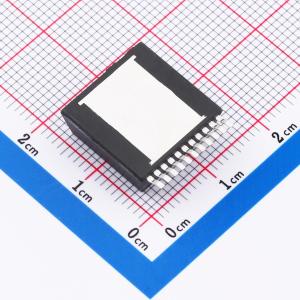

LMZ12008TZE/NOPB

具备20V最高输入电压的8A SIMPLE SWITCHER易电源电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ12008 具有 20V 最大输入电压的 8A SIMPLE SWITCHER® 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ12008TZE/NOPB
商品编号: C545242
商品封装: TO-PMOD-11
包装方式: 编带
商品毛重: 4.766667克(g)

商品参数

	属性	参数值
	静态电流(Iq)	3mA
	开关频率	359kHz
	纹波噪声	24mVp-p
	特性	短路保护；过压保护；过流保护；过热保护；欠压保护
	长度	15mm
	宽度	17.79mm
	高度	5.9mm
	工作温度	-40℃~+125℃

商品概述

LMZ12008 SIMPLE SWITCHER易电源电源模块是一种易于使用的降压式直流/直流解决方案，可驱动高达8A的负载。采用创新封装模式，提高了散热性能并可手工或机器焊接。可工作于6V和20V之间的输入电压轨，并提供低至0.8V的可调高精度输出电压。仅需2个外部电阻和外部电容即可实现电源解决方案。是一种可靠、稳健的设计方案，具有以下保护功能：热关断、输入欠压锁定、输出过电压保护、短路保护、输出电流限制并允许预偏置电压输出启动。

商品特性

集成屏蔽电感器
单PCB(印刷电路板)布线
固定开关频率（350kHz）
使用外部的软启动、跟踪和精确使能，可以实现灵活的上电时序控制
针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
工作结温范围 -40°C至125°C
采用单裸露焊盘和标准引脚，更易于装配和制造
可得到WEBENCH电源设计软件的全面支持
引脚兼容LMZ22010/08/06, LMZ12010/06, LMZ23610/08/06, 和LMZ13610/08/06

应用领域

从12V输入电压轨负载点转换
应用于时间受限的项目
应用于空间受限的高温场合

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	6V~20V
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	8A
	输出功率	40W
	转换效率	92%
