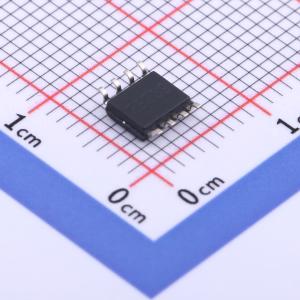

温馨提醒：图片仅供参考，商品以实物为准

TPS2049DR

单通道100mA电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2049 低电平有效的 0.1A 负载、2.7-5.5V、400mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2049DR
商品编号: C544742
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.65克(g)

商品参数

商品概述

TPS2049功率分配开关适用于可能遇到大电容负载和短路的应用场景。该器件集成了一个600 mΩ的N沟道MOSFET功率开关，适用于仅需一条功率分配路径的功率分配系统。该开关由一个逻辑使能输入控制。栅极驱动由内部电荷泵提供，该电荷泵旨在控制功率开关的上升时间和下降时间，以最大限度减少开关过程中的电流浪涌。电荷泵无需外部组件，允许在低至2.7 V的电源下工作。

当输出负载超过电流限制阈值或出现短路时，器件会通过切换到恒流模式将输出电流限制在安全水平，并将过流（OC）逻辑输出拉低。当持续的重载和短路增加了开关中的功耗，导致结温升高时，热保护电路会关闭开关以防止损坏。一旦器件充分冷却，热关断状态会自动恢复。内部电路确保在有有效输入电压之前开关保持关闭状态。该功率分配开关通常将电流限制设置为150 mA。

这些器件内置的静电放电（ESD）保护有限。在存储或处理期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

商品特性

100 mA连续电流
600 mΩ高端MOSFET
热保护和短路保护
工作范围：2.7 V至5.5 V
典型上升时间0.6 ms
欠压锁定
去毛刺故障报告（OC）
43 μA静态电源电流，最大1 μA待机电源电流
SOIC - 8封装
环境温度范围：-40℃至85℃
对短路的响应时间为2 μs

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	100mA

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	600mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
