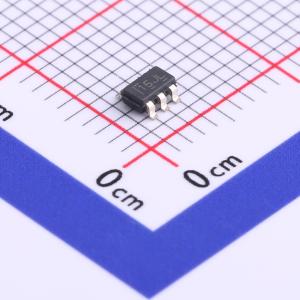

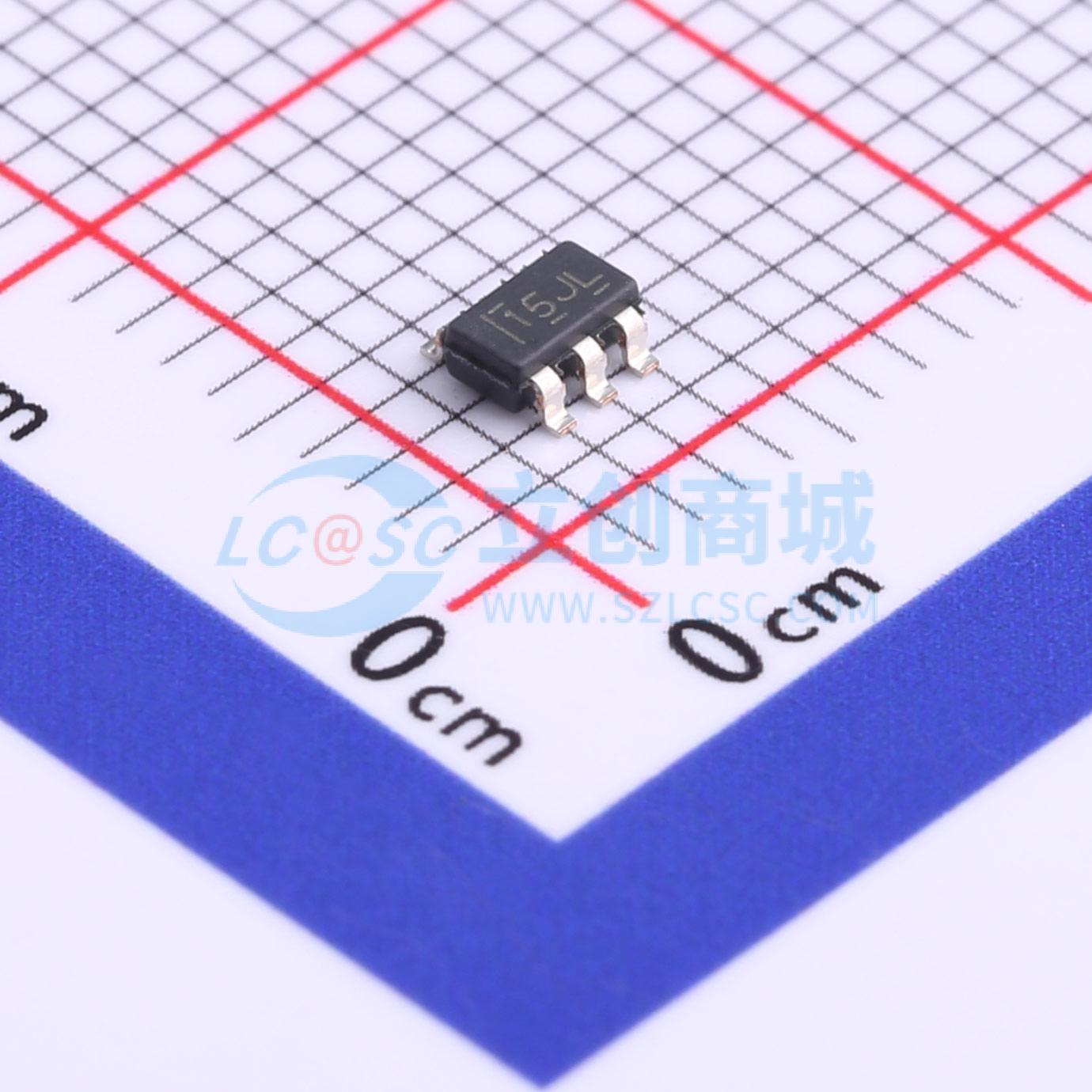

TPS2553DDBVT

TPS2552D和TPS2553D电源分配开关适用于需要精确限流，或遇到重容性负载和短路的应用场景，可提供高达1.5 A的连续负载电流。这些器件可通过外部电阻实现75 mA至1.7 A（典型值）的可编程限流阈值。在较高的限流设置下，限流精度可高达±6%。电源开关的上升和下降时间受到控制，以最大限度地减少开关导通/关断期间的电流浪涌。

当输出负载超过限流阈值时，TPS2552D/3D器件通过恒流模式将输出电流限制在安全水平。当输出电压高于输入电压时，内部反压比较器会关断电源开关，以保护开关输入侧的器件。在过流和反压情况下，FAULT输出引脚置为低电平。

• 最大负载电流高达1.5 A
• 1.7 A（典型值）时限流精度为±6%
• 满足USB限流要求
• 与TPS2550/51向后兼容
• 可调限流范围：75 mA - 1700 mA（典型值）
• 恒流模式（TPS2552D和TPS2553D）
• TPS2552D（使能低电平有效）和TPS2553D（使能高电平有效）
• 快速过流响应 - 2 μs（典型值）
• 85 mΩ高端MOSFET（DBV封装）
• 输入 - 输出反压保护
• 工作范围：2.7 V至6.5 V
• 内置软启动功能
• 符合IEC 61000 - 4 - 2标准的15 kV ESD保护（带外部电容）
• UL认证 – 文件编号E169910和NEMKO IEC60950 - 1 - am1 ed2.0

• USB端口/集线器
• 数字电视
• 机顶盒
• VOIP电话
