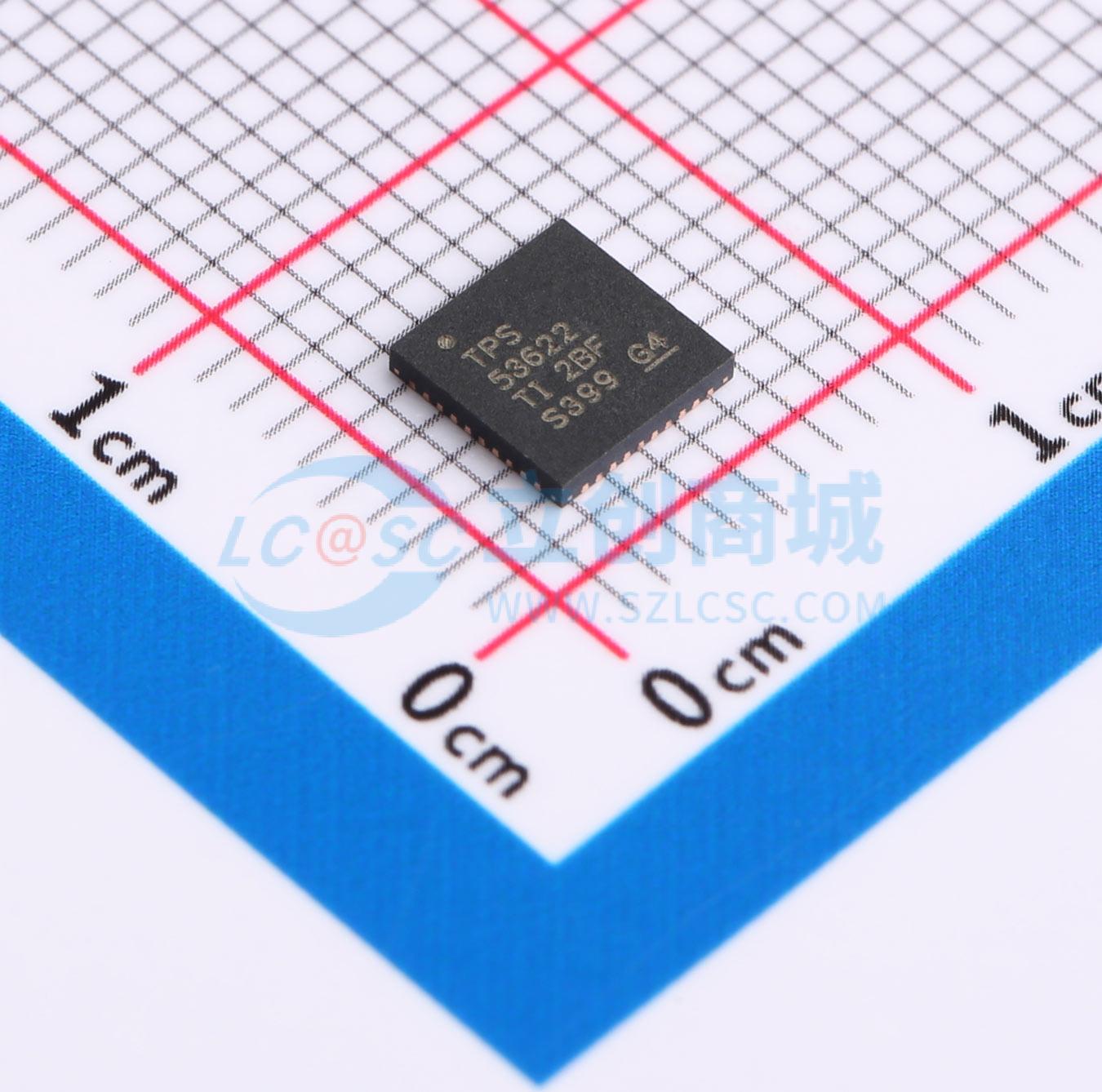

TPS53622RSBR实物图
  • TPS53622RSBR商品缩略图
  • TPS53622RSBR商品缩略图
  • TPS53622RSBR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS53622RSBR

双通道降压多相控制器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TPS53622 具有 NVM 和 PMBus 的 VR13 双通道 D-CAP+™ 2+0/1+1 降压控制器
品牌名称
TI(德州仪器)
商品型号
TPS53622RSBR
商品编号
C544923
商品封装
WQFN-40(5x5)​
包装方式
编带
商品毛重
0.11克(g)

商品参数

属性参数值
商品目录专业电源管理(PMIC)
功能特性可调限流;外部补偿;动态电压调节;轻载高效模式
接口VR12.5;VR13;PMBus
属性参数值
输入电压4.5V~17V
输出电压0.25V~1.52V;0.5V~2.8125V
工作温度-40℃~+125℃

商品概述

TPS53622是一款完全符合VR13 SVID标准的双通道(1相+1相)或(2相+0相)D-CAP+多相降压控制器,内置非易失性存储器(NVM)和PMBus™接口,用于VR13服务器VCCLO和VMCP供电。带降下冲(USR)功能的D-CAP+™架构等先进控制特性可提供快速瞬态响应、低输出电容和良好的均流性能。该器件还提供新颖的相位交错策略和动态降相功能,可提升不同负载下的效率。对压摆率和电压定位的可调控制完善了Intel® VR13™特性。此外,该器件支持PMBus通信接口,可向系统上报电压、电流、功率、温度和故障状态的遥测数据。所有可编程参数均可通过PMBus接口配置,并可存储在NVM中作为新的默认值,最大限度减少外部元件数量。TPS53622采用散热增强型QFN封装,额定工作温度范围为-40℃至125℃。

商品特性

  • 符合Intel VR13串行VID (SVID) 标准
  • 包含完整VR13服务器功能集,包括数字输入功率监控
  • 可编程环路补偿
  • 可通过非易失性存储器 (NVM) 配置,降低外部元件数量需求
  • 支持单独相电流校准与上报
  • 支持动态降相,可编程电流阈值,优化轻负载和重负载下的效率
  • 快速加相,实现下冲降低 (USR)
  • 向后兼容VR12.0和VR12.5
  • 8位DAC,可选5 mV或10 mV分辨率,双通道输出范围为0.25 V至1.52 V或0.5 V至2.8125 V
  • 无驱动器配置,可实现高效高频开关
  • 完全兼容TI NextFET™功率级,适用于高密度解决方案
  • 精确可调电压定位
  • 专利AutoBalance™均相技术
  • 可选16级每相电流限制
  • PMBus™系统接口,可实现电压、电流、功率、温度和故障状态遥测
  • 可通过SVID或PMBus接口,可编程压摆率实现动态输出电压转换
  • 转换电压范围:4.5 V至17 V
  • 低静态电流

应用领域

  • ASIC双电源轨需求
  • 高性能处理器电源
