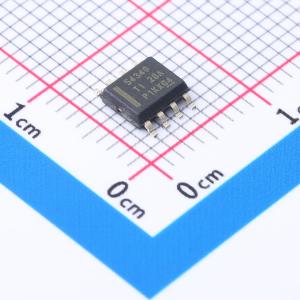

温馨提醒：图片仅供参考，商品以实物为准

TPS54340DDA

42V输入、3.5A降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54340是一款42V,3.5A,降压稳压器,具有一个集成的高侧MOSFET。此稳压器具有4.5V到42V的输入电压范围,3.5A的持续电流,4.5A的最小峰值电感器电流限值。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式将无负载时的电源电流减小至146uA。当启用引脚被拉至低电平时,关断电源电流被减少至1uA。
品牌名称: TI(德州仪器)
商品型号: TPS54340DDA
商品编号: C544936
商品封装: SOP-8-EP
包装方式: 管装
商品毛重: 0.61克(g)

商品参数

商品概述

TPS54340是一款42V，3.5A，降压稳压器，具有一个集成的高侧MOSFET。按照ISO 7637标准，此器件能够耐受高达45V的抛负载脉冲。电流模式控制提供了简单的外部补偿和灵活的组件选择。一个低纹波脉冲跳跃模式将无负载时的电源电流减小至146μA。当启用引脚被拉至低电平时，关断电源电流被减少至1μA。

商品特性

4.5V到42V（绝对最大值为45V）输入范围
3.5A持续电流，4.5A最小峰值电感器电流限值
电流模式控制直流到直流转换器
92mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
轻负载条件下使用脉冲跳跃实现的高效率Eco-mode
轻负载条件下使用集成型引导(BOOT)再充电场效应晶体管(FET)实现的低压降
146μA工作静态电流
1μA关断电流
100kHz至2.5MHz的固定开关频率同步至外部时钟
可调欠压闭锁(UVLO)电压和滞后
内部软启动
精确逐周期电流限制
过热、过压和频率折返保护
0.8V±%内部电压基准
8引脚HSOP，带有PowerPAD封装
TJ运行范围为 -40°C至150°C
使用TPS54340并借助WEBENCH电源设计器创建定制设计方案

应用领域

12V，24V工业、汽车和通信电源系统

优惠活动

9.9折

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	800mV~41.1V
	输出电流	3.5A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	146uA
	开关管(内置/外置)	内置
	输出类型	可调
