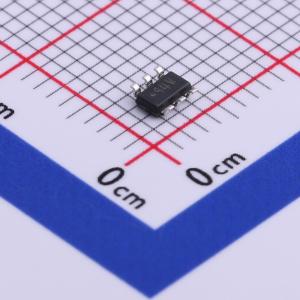

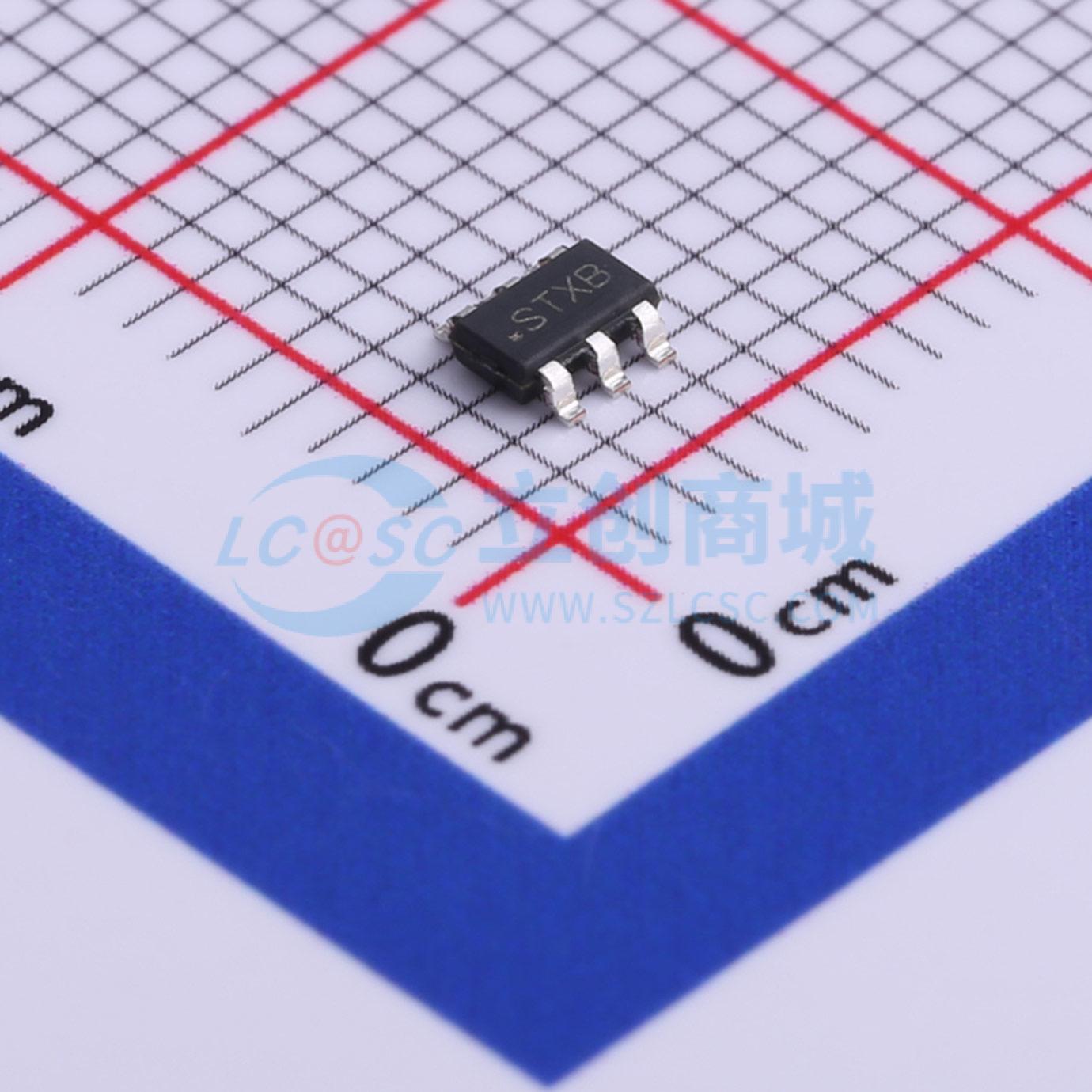

LM2842YMKX-ADJL/NOPB

600 mA 输出降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2842是一款600mA输出的非同步降压DC/DC转换器,具有4.5 V至42 V的宽输入电压范围,内置低导通电阻开关,支持1.25MHz的开关频率,适用于多种应用,如电池供电设备、便携式媒体播放器等。
品牌名称: TI(德州仪器)
商品型号: LM2842YMKX-ADJL/NOPB
商品编号: C545233
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

LM284x SIMPLE SWITCHER器件是PWM DC/DC降压稳压器。其输入电压范围为4.5 V至42 V，适用于广泛的应用场景，例如对未稳压电源进行功率调节。它们采用低RDSON（典型值0.9 Ω）内部开关，以实现最高效率（典型值85%）。工作频率固定为550 kHz（X选项）和1.25 MHz（Y选项），允许使用小型外部元件，同时仍能实现低输出电压纹波。通过使用带有外部RC电路的关断（SHDN）引脚可实现软启动，使用户能够根据特定应用调整软启动时间。 LM2840针对高达100 mA的负载电流进行了优化，LM2841针对高达300 mA的负载电流进行了优化，LM2842针对高达600 mA的负载电流进行了优化。它们的标称反馈电压均为0.765 V。其他特性包括：热关断、VIN欠压锁定和栅极驱动欠压锁定。LM284x采用薄型SOT - 6L封装。

商品特性

输入电压4.5 V至42 V
输出电流可选100 mA、300 mA和600 mA
反馈引脚电压0.765 V
550 kHz（X）或1.25 MHz（Y）开关频率
低关断静态电流：典型值16 μA
短路保护
内部补偿
软启动电路
整体解决方案尺寸小（SOT - 6L封装）
使用WEBENCH电源设计器，利用LM2840（或LM2841/42）进行定制设计

应用领域

电池供电设备
工业分布式电源应用
便携式媒体播放器
便携式手持仪器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	765mV~34V
	输出电流	600mA
	开关频率	1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.35mA
	开关管(内置/外置)	内置
	输出类型	可调
