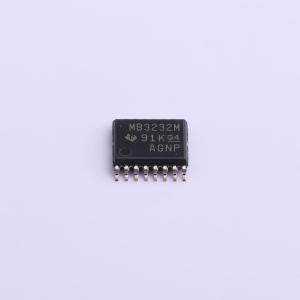

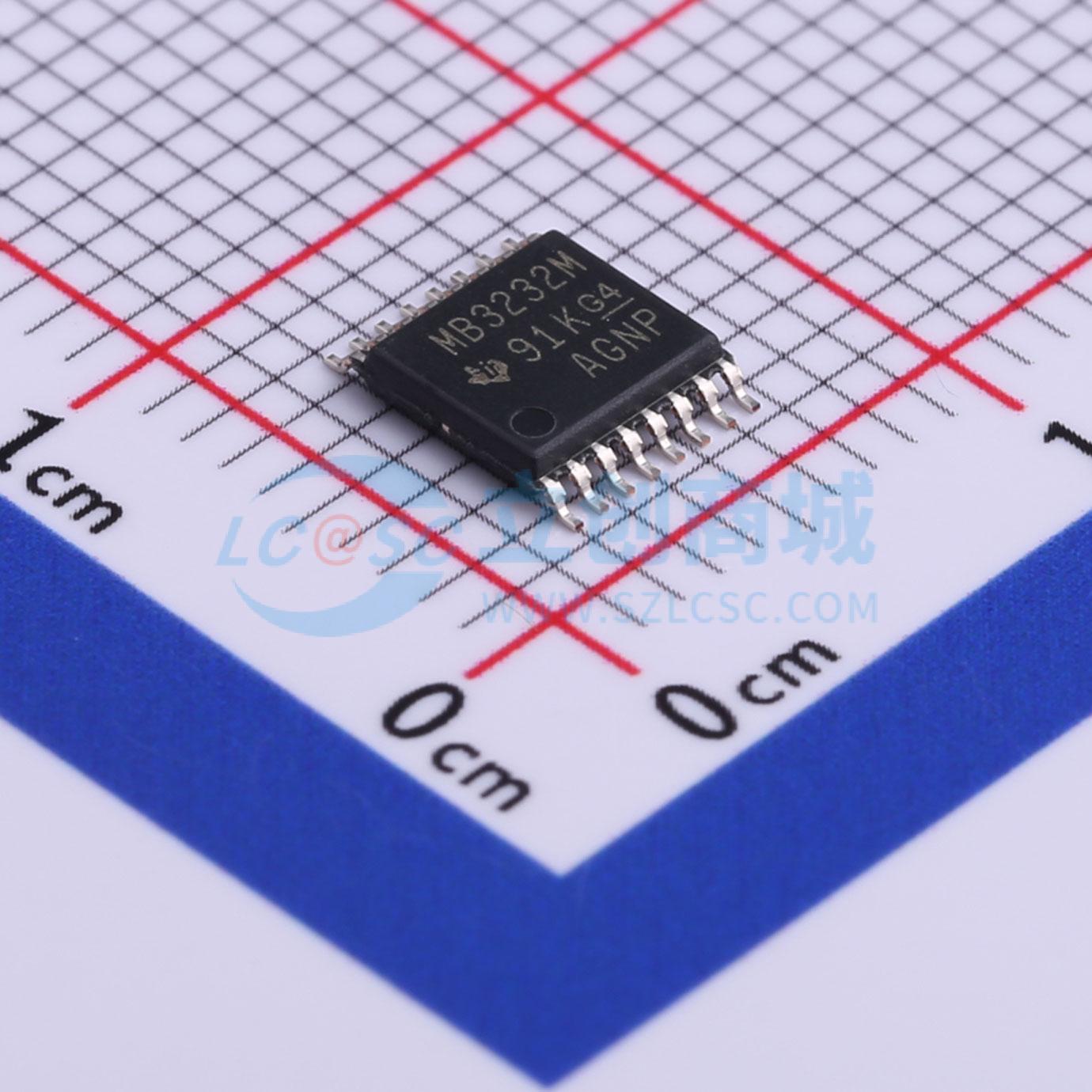

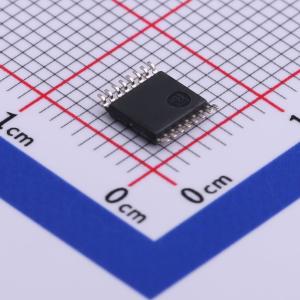

MAX3232MPWREP

3V至5.5V多通道RS-232线驱动器/接收器，带±15kV ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3232设备包括两个线驱动器、两个线接收器和一个双电荷泵电路，提供TIA/EIA-232-F标准的电气接口。支持3V至5.5V电源电压，数据传输速率高达250 kbps。
品牌名称: TI(德州仪器)
商品型号: MAX3232MPWREP
商品编号: C545237
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

MAX3232器件由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚间（包括GND的串口连接引脚）具备±15 kV ESD保护。该器件符合TIA/EIA - 232 - F要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件在3 V至5.5 V单电源下工作。器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。

商品特性

使用人体模型（HBM）时，RS - 232总线引脚ESD保护超过±15 kV
符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
可在3 V至5.5 V电源下工作
数据传输速率最高可达250 kbit/s
两个驱动器和两个接收器
典型电源电流低至300 μA
外部电容为4×0.1 μF
3.3 V电源时可接受5 V逻辑输入
有替代的高速引脚兼容器件（1 Mbit/s）——SNx5C3232

应用领域

电池供电系统
个人数字助理（PDA）
笔记本电脑
便携式电脑
掌上电脑
手持设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-55℃~+125℃
	静态电流	0.3mA
