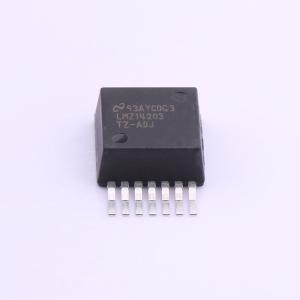

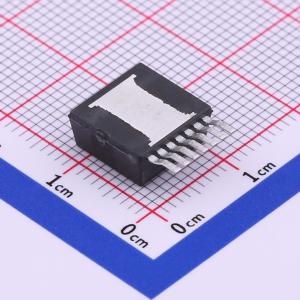

LMZ14203TZ-ADJ/NOPB

6V至42V，3A可调输出电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ14203是一款易用的降压DC-DC电源模块,可在6V至42V的输入电压范围内提供高达3A的负载电流。该模块具有集成的屏蔽电感和简单的PCB布局,适用于12V和24V的点负载转换。它具有灵活的启动序列、负输出电压应用和多种保护功能,包括输入欠压锁定、输出短路保护等。工作温度范围为-40°C至125°C。
品牌名称: TI(德州仪器)
商品型号: LMZ14203TZ-ADJ/NOPB
商品编号: C545231
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1.776克(g)

商品参数

商品概述

LMZ14203 SIMPLE SWITCHER电源模块是一款易用的降压型DC-DC解决方案，能够驱动高达3 A的负载，具备出色的功率转换效率、线性和负载调节能力以及输出精度。LMZ14203采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ14203可接受6 V至42 V的输入电压轨，并提供低至0.8 V的可调且高精度输出电压。LMZ14203仅需三个外部电阻和四个外部电容即可完成电源解决方案。LMZ14203设计可靠且耐用，具备以下保护功能：热关断、输入欠压锁定（UVLO）、输出过压保护、短路保护、输出电流限制，并允许在预偏置输出下启动。单个电阻可将开关频率调节至最高1 MHz。

商品特性

集成屏蔽电感，PCB布局简单
利用外部软启动和精密使能实现灵活的启动时序
防止浪涌电流和故障，如输入欠压锁定和输出短路
结温范围为 -40℃至125℃
单个外露焊盘和标准引脚排列，便于安装和制造
为FPGA和ASIC供电时具有快速瞬态响应
输出电压纹波低
引脚兼容系列：LMZ1420x（最大42 V，3 A、2 A、1 A）；LMZ1200x（最大20 V，3 A、2 A、1 A）
完全支持WEBENCH电源设计工具
最大总输出功率18 W
最大输出电流3 A
输入电压范围6 V至42 V
输出电压范围0.8 V至6 V
效率高达90%
在高环境温度下工作无热降额
高效率可减少系统发热
辐射发射低（电磁干扰[EMI]）
通过EN55022 B类标准测试
通过10 V/m辐射抗扰度EMI测试标准EN61000 4 - 3

应用领域

12 V和24 V输入轨的负载点转换
空间受限和高热要求的应用
负输出电压应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	800mV~6V
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
