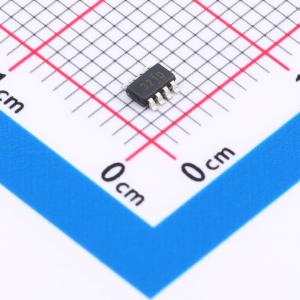

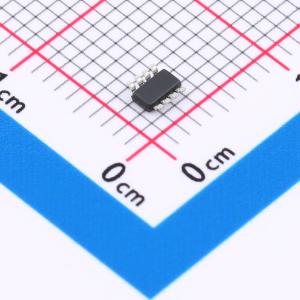

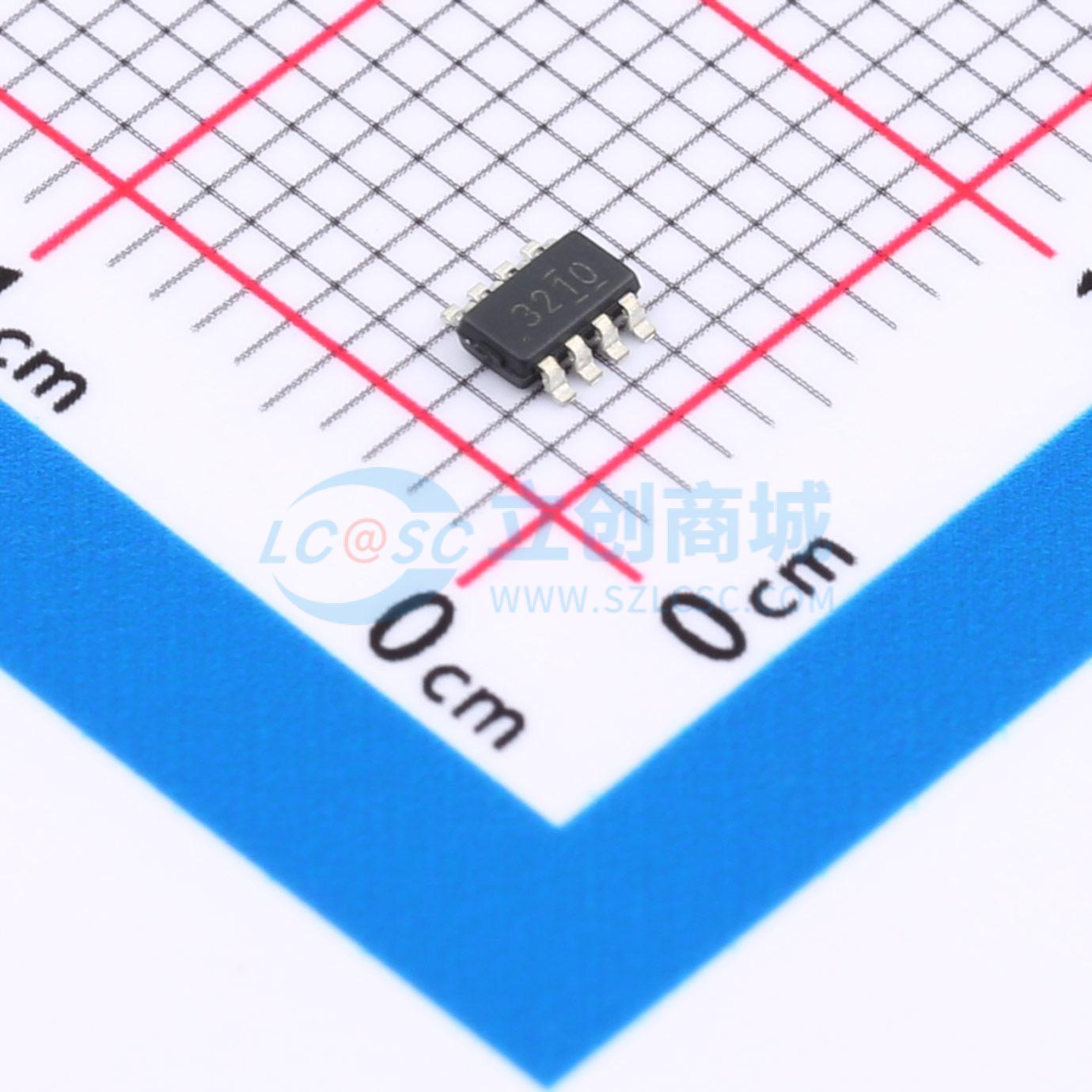

温馨提醒：图片仅供参考，商品以实物为准
TPS563210DDFR
降压型 3A 4.5V~17V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS562210和TPS563210是采用8引脚小外形尺寸晶体管(SOT)- 23封装的简单易用型2A/3A同步降压转换器。此器件被优化为使用尽可能少的外部组件即可运行，并且可以实现低待机电流。这些开关模式电源(SMPS)器件采用D-CAP2TM模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR)输出电容器以及超低ESR陶瓷电容器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS563210DDFR
- 商品编号
- C545177
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.037267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 3A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS562210和TPS563210是采用8引脚小外形尺寸晶体管(SOT)- 23封装的简单易用型2A/3A同步降压转换器。此器件被优化为使用尽可能少的外部组件即可运行，并且可以实现低待机电流。这些开关模式电源(SMPS)器件采用D - CAP2TM模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR)输出电容器以及超低ESR陶瓷电容器。该器件可在高级Eco - modeTM下运行，从而能在轻载运行期间保持高效率。TPS562210和TPS563210采用8引脚1.6mm×2.9mm SOT(DDF)封装，额定环境温度范围为 - 40°C至85°C。
商品特性
- TPS562210：2A转换器，具有133mΩ和80mΩ集成场效应晶体管(FET)
- TPS563210：3A转换器，具有68mΩ和39mΩ集成FET
- D - CAP2™针对快速瞬态响应的模式控制
- 高级Eco - mode™脉冲跳跃
- 输入电压范围：4.5V至17V
- 输出电压范围：0.76V至7V
- 650kHz开关频率
- 低关断电流（低于10μA）
- 1%反馈电压精度(25°C)
- 从预偏置输出电压中启动
- 逐周期过流限制
- 断续模式欠压保护
- 非锁存过压保护(CVP)，欠压闭锁(UVLO)和热关断(TSD)保护
- 可调软启动
- 电源正常输出
应用领域
- 数字电视电源
- 高清Blu - ray Disc播放器
- 网络家庭终端设备
- 数字机顶盒(STB)
