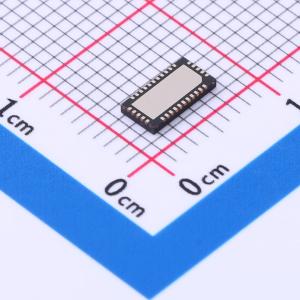

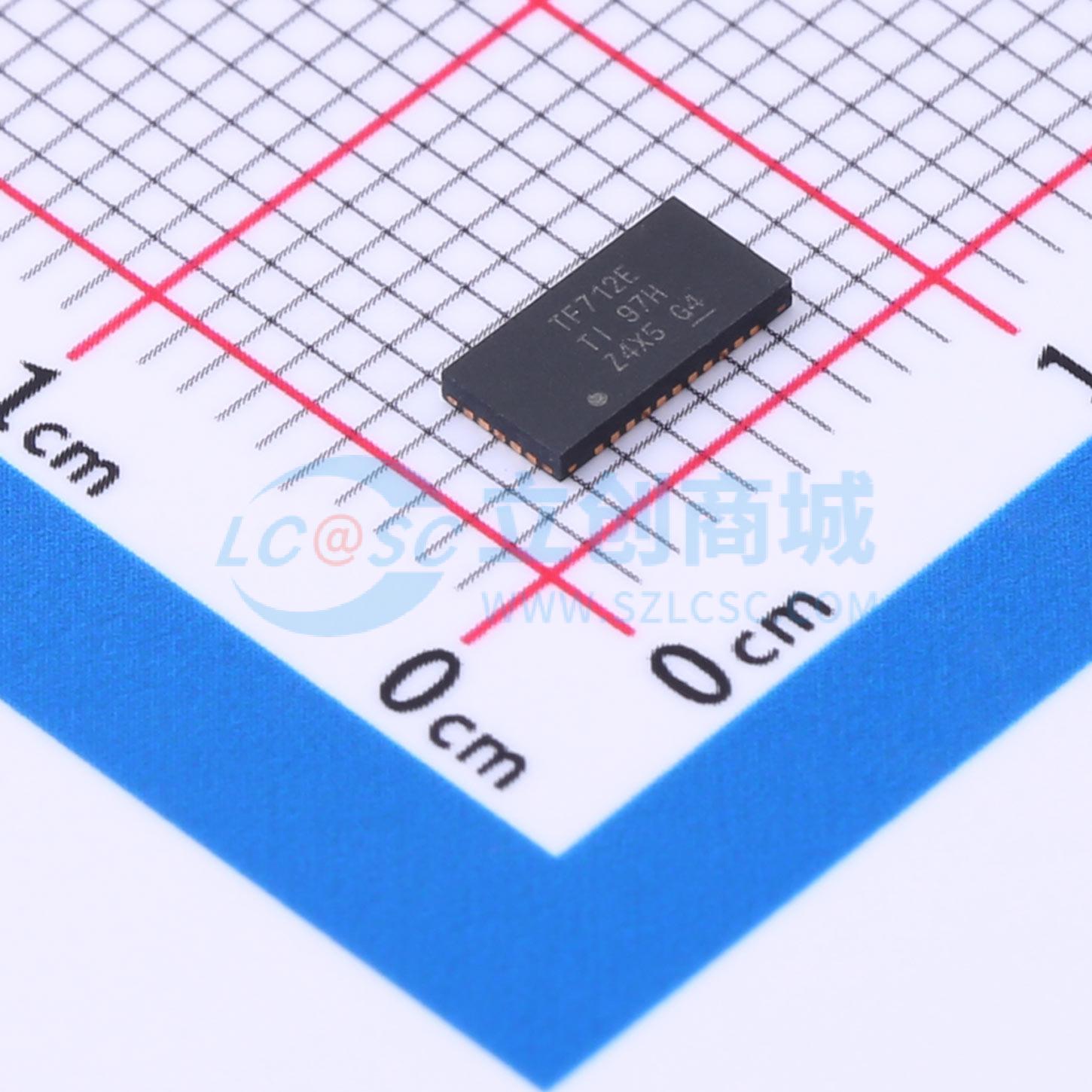

TS3V712ERTGR

7通道视频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高带宽(1.36GHz)7通道VGA信号开关，适用于笔记本电脑和模拟VGA外围端口。工作电压为3.3V±10%，低导通电阻(ron=3Ω)，低串扰(XTALK=-49.76dB典型值@250MHz)。
品牌名称: TI(德州仪器)
商品型号: TS3V712ERTGR
商品编号: C545181
商品封装: WQFN-32-EP(3x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

TS3V712E是一款高带宽、7通道视频多路复用器/解复用器，用于在多个VGA源或端点之间进行切换。该器件通过提供1.36 GHz的高带宽，确保视频信号的完整性并最大程度减少视频信号衰减。视频信号通过集成到VDD和GND的二极管来防止高ESD，可支持高达6 kV的ESD HBM和4 kV的接触保护。 TS3V712E采用32引脚QFN封装，可在-40℃至85℃的自由空气温度范围内工作。

商品特性

高带宽（BW = 1.36 GHz）
专为7通道VGA信号设计（R、G、B、行同步、场同步、DDC数据和DDC时钟）
数据和控制信号采用独立控制逻辑
工作电压：3.3 V ±10%
低且平坦的导通电阻
- rON = 3 Ω
- rON（平坦度） = 500 mΩ
低串扰（在250 MHz时，典型串扰XTALK = -49.76 dB）
低输入/输出电容
- 典型导通电容cON = 7 pF
ESD性能经过测试：4 kV IEC61000 - 4 - 2，开关IO上的接触放电；每JESD22 - A114E标准的3 kV人体模型；6 kV人体模型（开关引脚到地）
适用于RGB和复合视频切换
32引脚四方扁平无引脚QFN（RTG）封装

应用领域

笔记本电脑
模拟VGA外设端口

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	-
	工作电压	3V~3.6V
	导通时间(ton)	12ns
	导通电阻(Ron)	3Ω

	属性	参数值
	关闭时间(toff)	11ns
	工作温度	-40℃~+85℃
	导通电容(Con)	7pF
	带宽	1.36GHz
	传播延迟(tpd)	250ps
