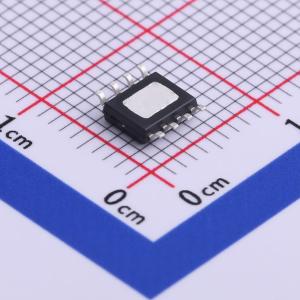

温馨提醒：图片仅供参考，商品以实物为准

A4949GLJTR-T

三相无传感器正弦波风扇驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A4945和A4949三相电机驱动器采用正弦驱动，可最大程度降低中功率风扇的可听噪声和振动。提供速度输入以控制电机速度。这样可以省去外部可变电源，从而节省系统成本。或者，也可以使用低至4 V的电源调制来调节电机速度。A4945和A4949采用带有外露功率焊盘的8引脚SOICN封装（后缀LJ），以及适用于波峰焊应用的8引脚SOICN封装（后缀L）。两种封装均为无铅（Pb）封装，引脚框架采用100%雾锡电镀。A4945/A4949面向风扇应用，满足低可听噪声、最小振动和高效率的应用设计目标。专有的控制算法可产生正弦电流波形，该波形可适应各种电机特性，以便在很宽的速度范围内动态优化效率。A4945/A4949的梯形启动方法无需任何外部组件，并且在电机加速至运行速度时会自动切换到正弦运行模式。风扇速度可通过以下方式控制：电压模式（控制电源幅度）、可变占空比PWM输入（仅A4949支持）或通过可调模拟输入（仅A4945支持）。使用PWM或模拟输入可省去外部可变电源，从而节省整个系统的成本。电压模式操作可使该IC适用于传统系统，实现低至4 V的运行。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A4949GLJTR-T
商品编号: C545186
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.147克(g)

商品参数

商品概述

A4945和A4949三相电机驱动器采用正弦驱动，可最大程度降低中功率风扇的可听噪声和振动。提供速度输入以控制电机速度。这样可以省去外部可变电源，从而节省系统成本。或者，也可以使用低至4 V的电源调制来调节电机速度。 A4945和A4949采用带有外露功率焊盘的8引脚SOICN封装（后缀LJ），以及适用于波峰焊应用的8引脚SOICN封装（后缀L）。两种封装均为无铅（Pb）封装，引脚框架采用100%雾锡电镀。 A4945/A4949面向风扇应用，满足低可听噪声、最小振动和高效率的应用设计目标。专有的控制算法可产生正弦电流波形，该波形可适应各种电机特性，以便在很宽的速度范围内动态优化效率。A4945/A4949的梯形启动方法无需任何外部组件，并且在电机加速至运行速度时会自动切换到正弦运行模式。风扇速度可通过以下方式控制：电压模式（控制电源幅度）、可变占空比PWM输入（仅A4949支持）或通过可调模拟输入（仅A4945支持）。使用PWM或模拟输入可省去外部可变电源，从而节省整个系统的成本。电压模式操作可使该IC适用于传统系统，实现低至4 V的运行。

商品特性

180°正弦驱动，可降低可听噪声
高效控制算法
无传感器运行
模拟速度输入（A4945）
PWM速度输入（A4949）
宽电源电压范围
FG速度输出
锁定检测
过流保护
软启动
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	输出电流	1.6A

	属性	参数值
	工作电压	4V~18V
	导通电阻	1.1Ω
	工作温度	-40℃~+105℃
