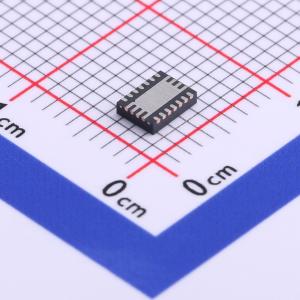

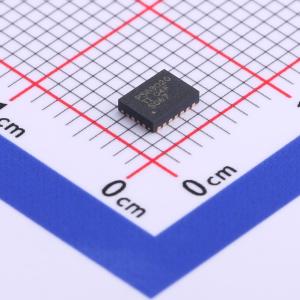

温馨提醒：图片仅供参考，商品以实物为准

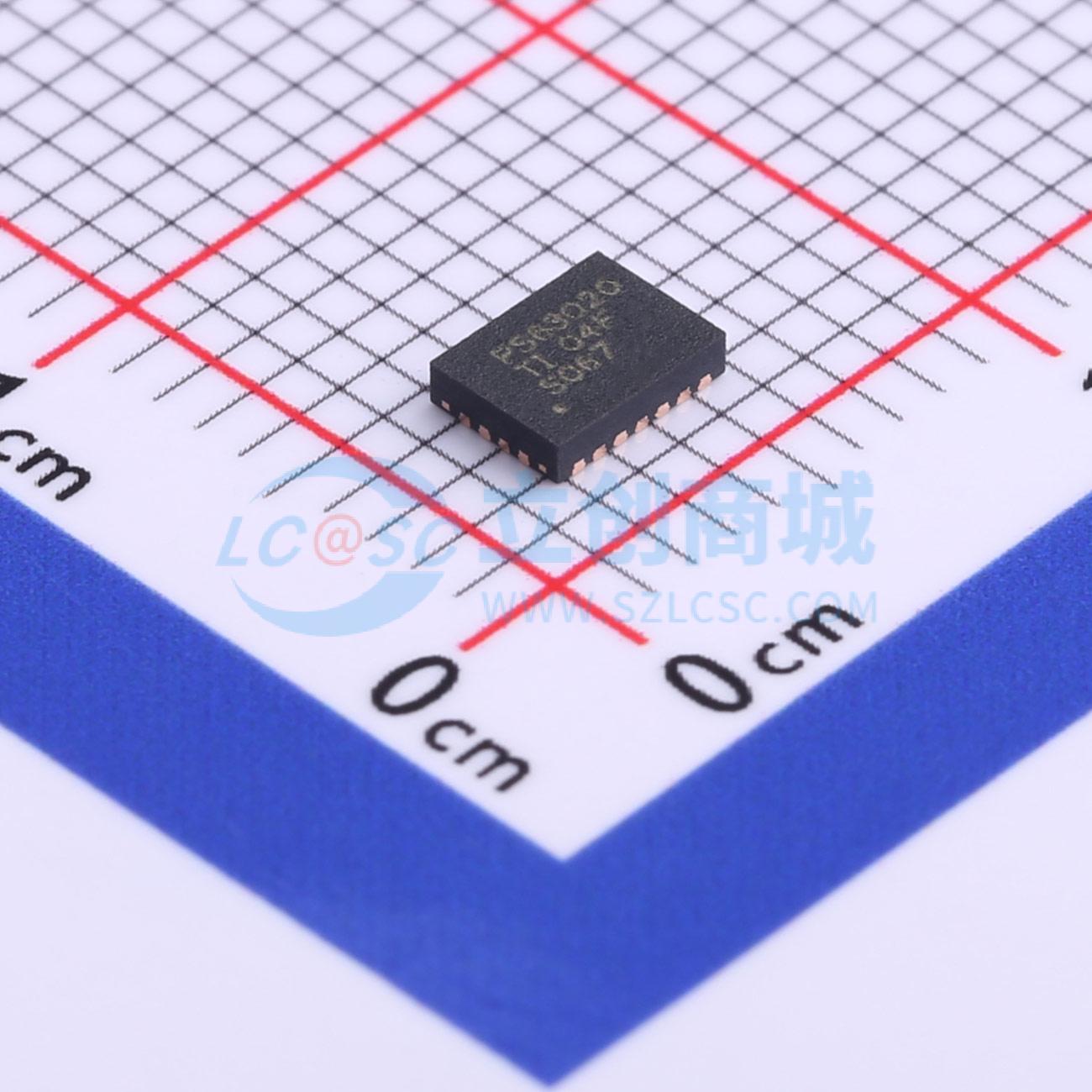

TPS63020DSJT
具有4A开关的高效率单电感器降压/升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS63020 具有 4A 开关的高效率单电感器降压/升压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS63020DSJT
- 商品编号
- C544952
- 商品封装
- VSON-14-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6302x器件可以为由两节或三节碱性电池、镍镉电池或镍氢电池或单节锂离子电池或锂聚合物电池、超级电容器或其他电源轨供电的产品提供电源解决方案。支持高达3A的输出电流。使用电池时，可以放电到2V以下。该降压/升压转换器基于一个使用同步整流的固定频率、脉宽调制(PWM)控制器来获得最高效率。在负载电流较低的情况下，该转换器会进入节能模式，以在宽负载电流范围内保持高效率。禁用省电模式则会强制转换器以固定开关频率运行。开关的最大平均电流为4A（典型值）。输出电压可通过外部电阻分频器进行编程，或者在内部芯片上固定。转换器可被禁用以最大限度地减少电池消耗。在关断期间，负载从电池上断开。
TPS6302x器件在自然通风环境下运行的温度范围为 -40℃至85℃。该器件采用3mm×4mm (DSJ) 14引脚VSON封装。
商品特性
- 在整个负载范围内具有高效率–静态工作电流：25μA
- 支持模式选择的省电模式
- 平均电流模式降压/升压架构
- 模式间自动转换
- 2.4MHz固定频率工作
- 可同步
- 电源正常状态输出
- 安全、可靠运行特性
- 过热和过压保护
- 关断期间负载断开
- 借助以下工具创建定制设计方案：TPS63020，使用WEBENCH电源设计器；TPS63021，使用WEBENCH电源设计器
应用领域
- 电池供电设备前置稳压器：EPOS（便携式数据终端、条形码扫描仪）、电子烟、单板计算机、IP网络摄像头、可视门铃
- 陆地移动无线电稳压器：有线通信、无线通信、PLC、光学模块
- 超级电容器备用电源：电表、企业级固态硬盘(SSD)
