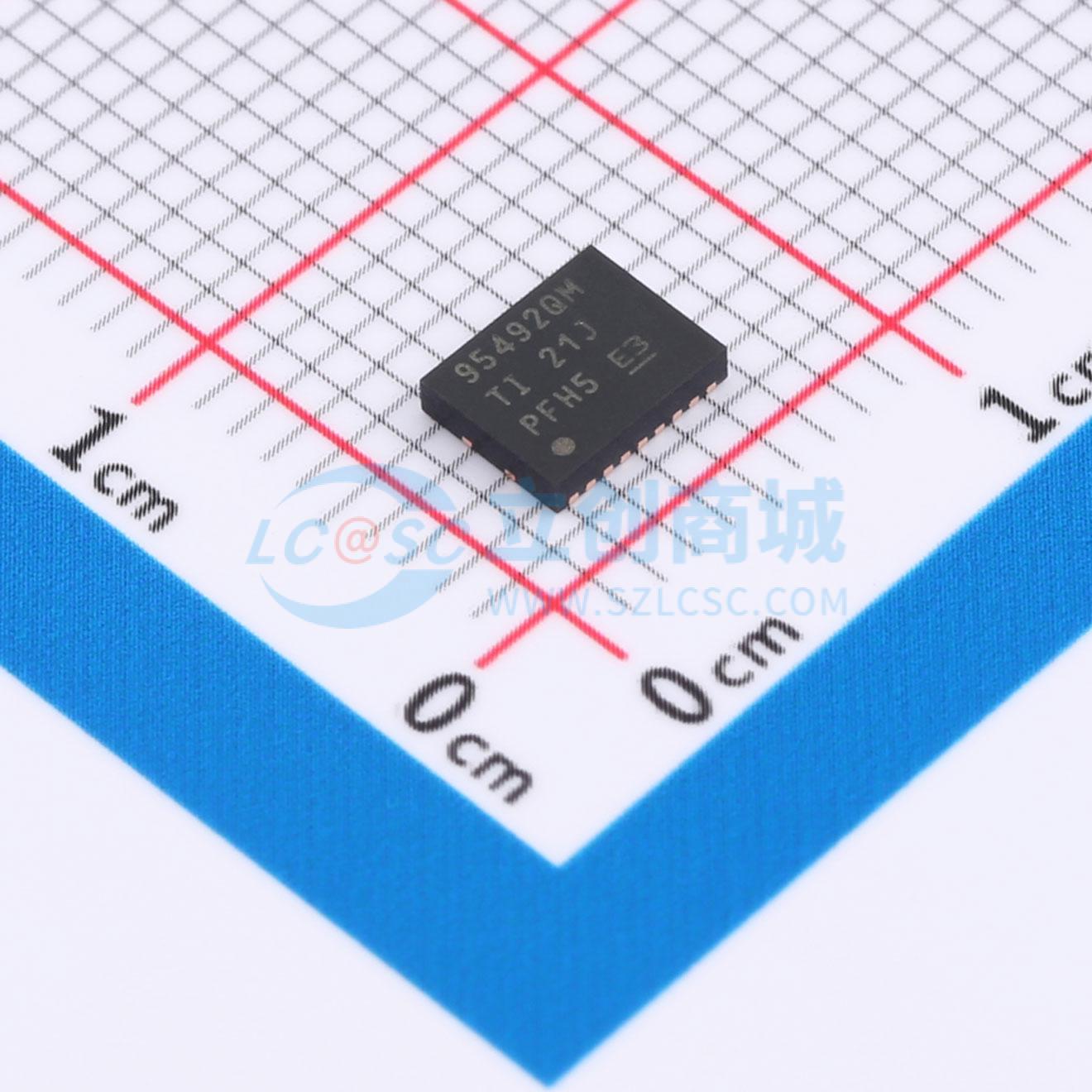

温馨提醒：图片仅供参考，商品以实物为准

CSD95492QVMT

同步降压智能powerstage

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CSD95492QVM 采用 4x5 SON 小型封装的 20A 同步降压 NexFET 智能功率级
品牌名称: TI(德州仪器)
商品型号: CSD95492QVMT
商品编号: C544797
商品封装: VSON-18-EP(4x5)
包装方式: 编带
商品毛重: 0.49克(g)

商品参数

商品概述

CSD95492QVM NexFET™ power stage是经过高度优化的设计，用于高功率、高功率密度场合的同步降压转换器。这款产品集成了驱动器 IC 和功率 MOSFET 来完善功率级开关功能。该组合可在 4mm × 5mm 外形尺寸封装中提供高电流、高效率以及高速切换功能。它还集成了准确电流检测和温度感测功能，以简化系统设计并提高准确度。此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计。

商品特性

20A 持续工作电流
12A 电流下系统效率超过 94%
工作频率高（高达 1.25MHz）
二极管仿真功能
温度补偿双向电流检测
模拟温度输出
故障监控
3.3V 和 5V 脉宽调制 (PWM) 信号兼容
三态 PWM 输入
集成自举开关
用于击穿保护的经优化死区时间
高密度 4mm × 5mm VSON 封装
超低电感封装
系统已优化的 PCB 封装
符合 RoHS 环保标准 – 无铅引脚镀层
无卤素

应用领域

多相位同步降压转换器（高频应用）
多相位同步降压转换器（高电流、低占空比应用）
负载点 (POL) 直流/直流转换器
内存和图形卡
台式机和服务器 VR12.x/VR13.x VRM 同步降压转换器

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET
	工作电压	4.5V~5.5V

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	内置自举二极管；死区时间控制
