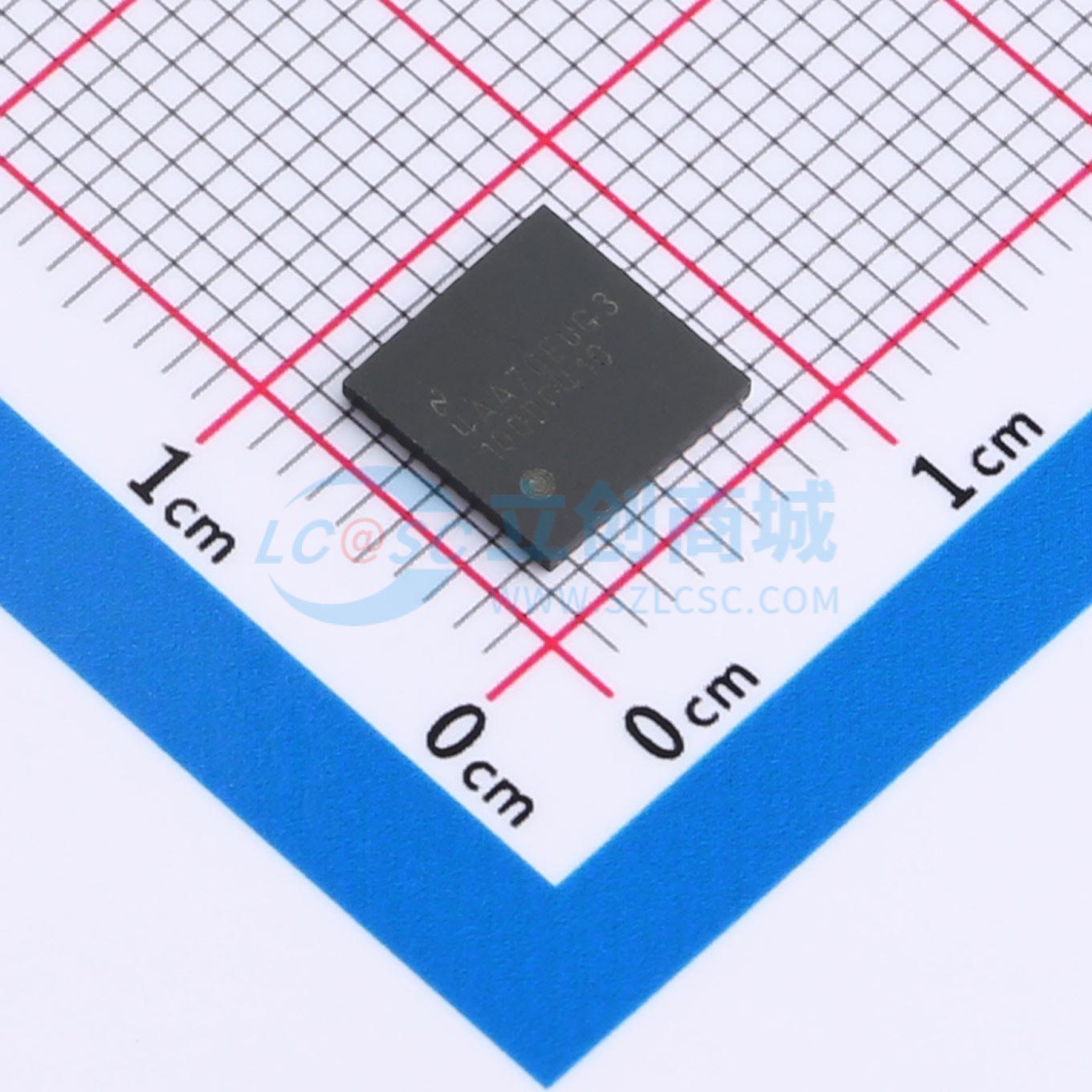

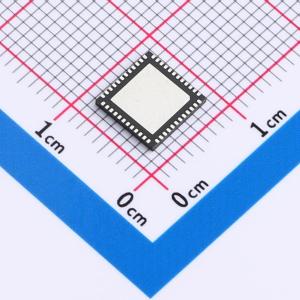

DS100DF410SQE/NOPB

DS100DF410 是一款具有集成信号调节功能的四通道重定时器。每条通道均可独立锁定至10.3125Gbps 数据传输速率，从而支持10GbE。该器件包括完全自适应的连续时间线性均衡器(CTLE)、时钟和数据恢复(CDR) 电路以及发送去加重(DE) 驱动器。DS100DF410 还包括自校准5 抽头判决反馈均衡器(DFE)，可在较长的、有损且存在串扰的高速串行链路中传输数据，比特误差率(BER) <1×10⁻¹⁵。

可编程设置既可以通过SMBus (I2C) 接口轻松应用，也可以通过外部EEPROM 进行加载。凭借片上眼图监视器和PRBS 发生器，可以在系统调通或现场调试过程中实时测量高速串行数据。DS100DF410 采用直通引脚和单电源，因此易于使用。

• 每个通道独立锁定至10.3125Gbps锁定操作（通常不到15ms）
• 低延迟（约300ps）具有自适应均衡功能，可在5GHz 频率下提供最高34dB 的升压
• 可调节的发送VO D：600 至1300mVp - p
• 可调节发送去加重功能：最高达-12dB
• 典型功耗 (EQ + DFE + CDR + DE)：每通道180mW
• 可编程的输出极性反转
• 输入信号检测，CDR 锁定检测/指示器
• 片上眼图监视器(EOM)，伪随机二进制序列(PRBS) 发生器
• 2.5V ±5% 单电源
• 系统管理总线(SMbus)/EEPROM 配置模式
• 工作温度范围 -40°C 至85°C
• 48 引脚、7mm×7mm 超薄四方扁平无引线(WQFN) 封装
• 可轻松在中继器与重定时器之间进行引脚兼容升级

• 前端口SFF 8431 (SFP+) 光学铜缆和直连铜缆背板长度延长，数据重定时器
• 以太网：10GbE、1GbE
