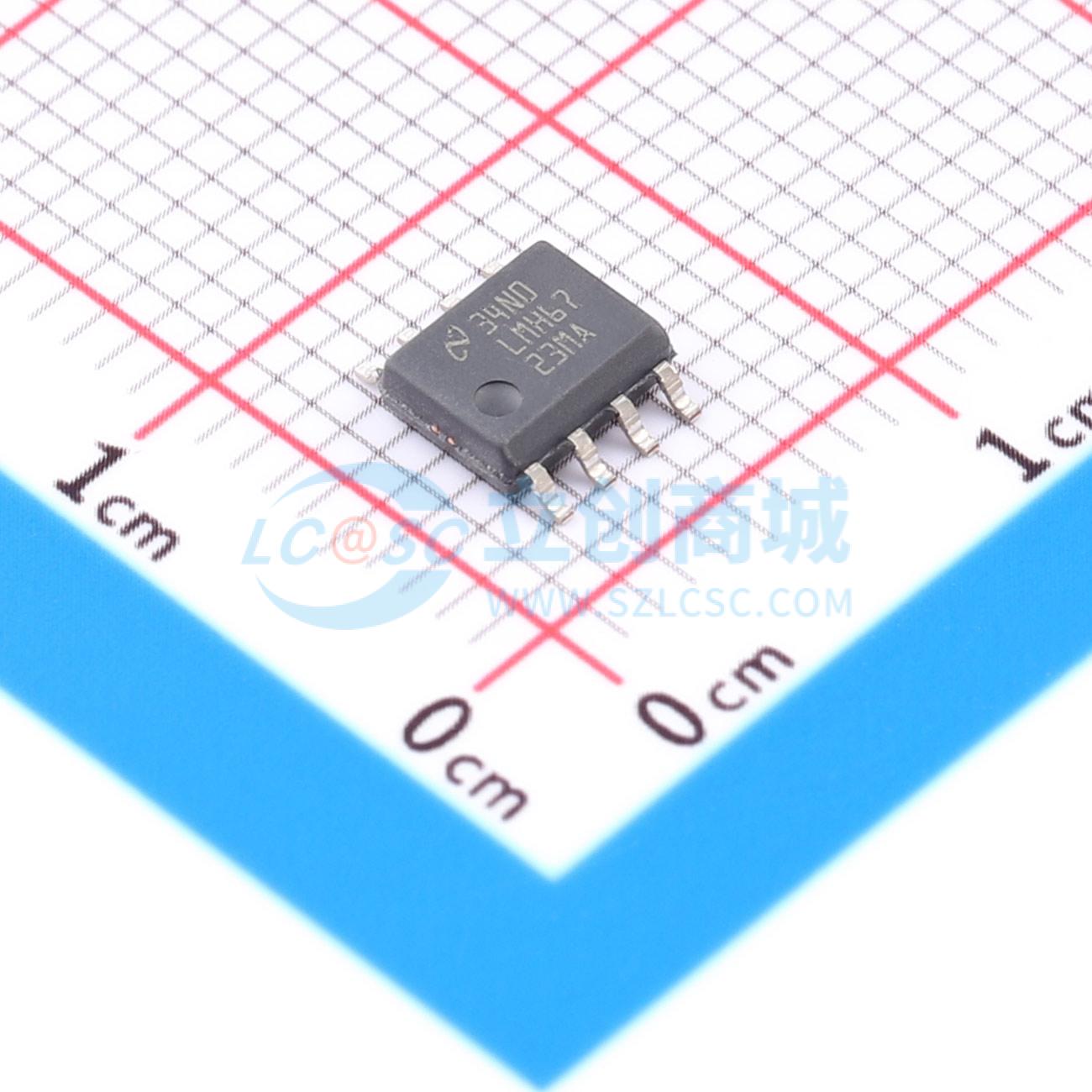

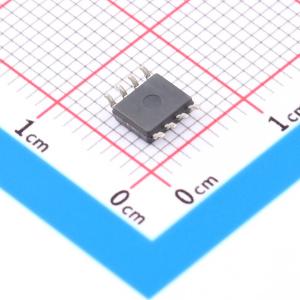

LMH6723MAX/NOPB
单/双/四通道、370-MHz、1-mA 电流反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6723 单通道 370MHz 1mA 电流反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6723MAX/NOPB
- 商品编号
- C544830
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.252632克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 370MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 600V/us | |
| 输入偏置电流(Ib) | 4uA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.3nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 64dB | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 110mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 4.5V~12V | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | ESD保护 |
商品概述
LMH6723/LMH6724是单/双/四路370MHz、1mA电流反馈运算放大器，在增益为+2 V/V时可提供260 MHz小信号带宽，压摆率可达600 V/μs，在±5 V电源下功耗仅为1 mA。该器件支持视频应用，针对NTSC和PAL视频信号可提供0.03%差分增益和0.11°差分相位，到100 MHz时增益平坦度为0.1 dB，可输出110 mA线性输出电流，电源范围为4.5 V~12 V，采用SOIC和SOT-23小封装，具备低功耗、高性能的特点，采用VIP10互补双极性工艺制造，可适配多种应用场景。
商品特性
- 大信号带宽与压摆率经过全测试
- 增益Av=1，输出Vout=0.5 Vpp时，3 dB带宽为370 MHz
- 增益Av=+2 V/V，输出Vout=0.5 Vpp时，3 dB带宽为260 MHz
- 电源电流为1 mA
- 线性输出电流为110 mA
- 差分增益为0.03%，差分相位为0.11°
- 到100 MHz时增益平坦度为0.1 dB
- 压摆率快，可达600 V/μs
- 单位增益稳定
- 单电源工作范围为4.5 V~12 V
- LMH6723可改进替代CLC450、CLC452
应用领域
- 线路驱动器
- 便携式视频设备
- 模数转换器驱动器
- 便携式DVD
