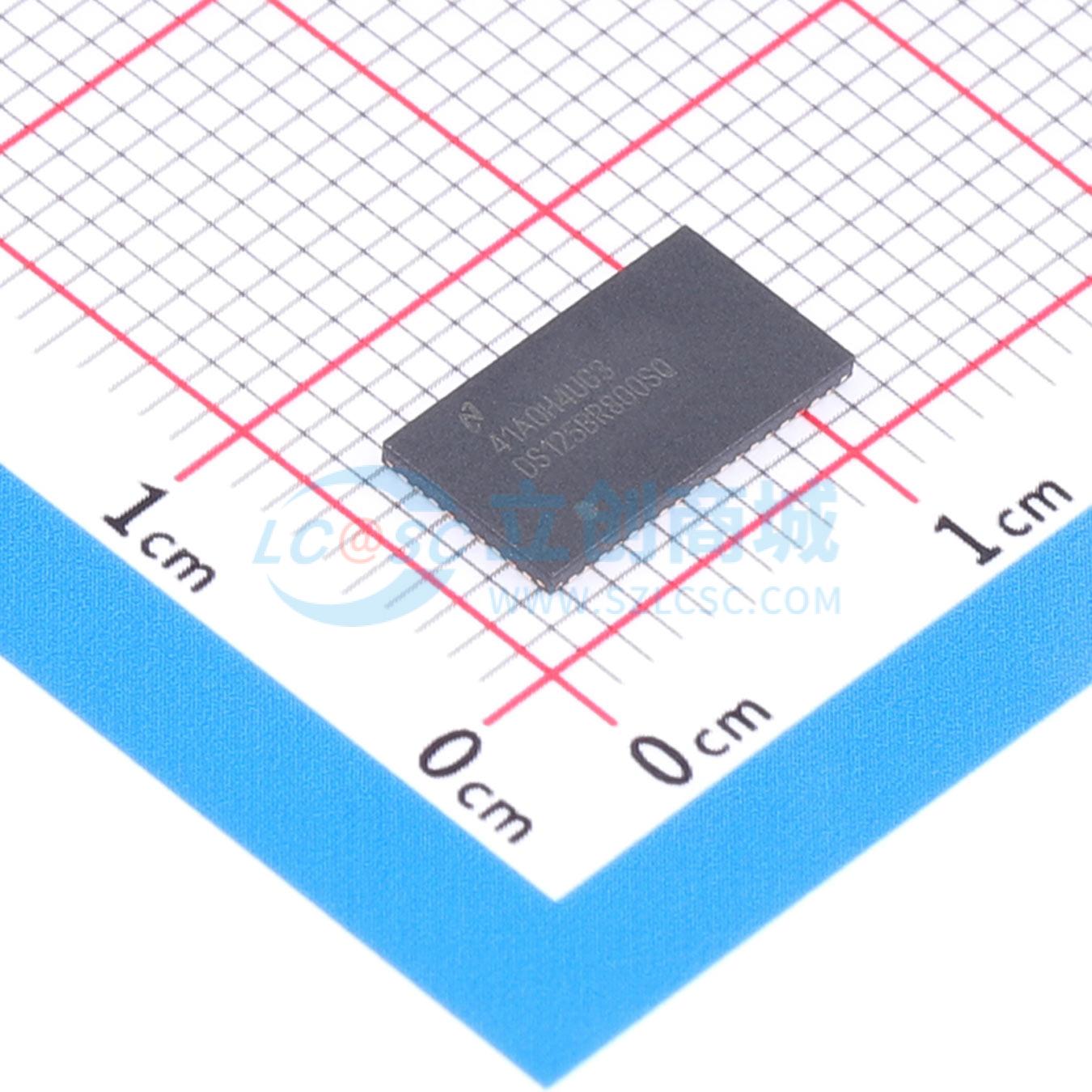

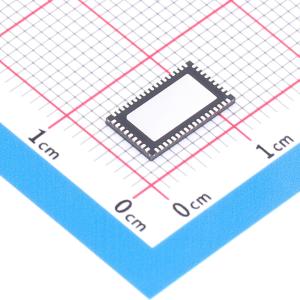

DS125BR800SQE/NOPB

DS125BR800 器件是一款超低功耗、高性能的多协议中继器/转接驱动器，设计用于支持速率高达12.5Gbps的八通道PCIe 3 代/2 代/1 代、10G-KR 以及其他高速接口串行协议。接收器的连续时间线性均衡器(CTLE)可在6.25GHz (12.5Gbps) 时为八个通道分别提供高达+30dB 的增强功能，能够打开一个因码间干扰(ISI)（由30in 以上电路板迹线或8m 以上铜缆等互连介质引起）而完全关闭的输入眼型状态，从而通过主机控制器确保实现无错误端到端链接。发送器提供高达 -12dB的去加重增强以及 700mV 至 1300mV 的输出电压幅度控制，以便在互连通道内的实体布局方面实现最大限度的灵活性。 在10G-KR 和PCIe 3 代模式下运行时，DS125BR800 允许主控制器和端点优化完整链路并协商发射均衡器系数。这种链路协商协议的无缝管理可确保系统级互操作性和最小延迟。DS125BR800 拥有每通道65mW（典型值）的低功耗，可选择关闭不使用的通道，能够实现高效节能的系统设计。需要一个3.3V 或2.5V 单电源来为此器件供电。 可通过引脚、软件（SMBus 或I2C）轻松应用这些可编程设置，或者通过外部EEPROM 加载这些设置。当运行在EEPROM 模式下时，配置信息在加电时自动载入，这样就免除了对于外部微控制器或软件驱动程序的需要。

• 广泛的产品系列，经实践检验的系统互操作性
• 低功耗：每通道65mW（典型值），可选择关闭不使用的通道
• 支持PCIe“非限制性”输出和10G-KR 链路协商
• 高级信号调节功能
• 频率为6.25GHz 时，最高可支持30dB 的接收均衡功能
• 发送去加重功能高达–12dB
• 发送输出电压控制：700mV 至 1300mV
• 可通过引脚选择、EEPROM 或SMBus 接口进行编程
• 单电源电压：2.5V 或3.3V（可选）
• 工作温度范围为 -40°C 至 85°C
• 3kV 人体放电模型(HBM) 静电放电(ESD) 额定电压
• 支持的协议sRIO，Infiniband，Interlaken，通用公共无线接口(CPRI)，开放基站架构协议(OBSAI)其它私有接口高达12.5Gbps

• SAS/SATA（高达6Gbps)，光纤通道（高达10GFC）
• PCIe 1 代/2 代/3 代、10G-KR、10GbE、XAUI、RXAUI
