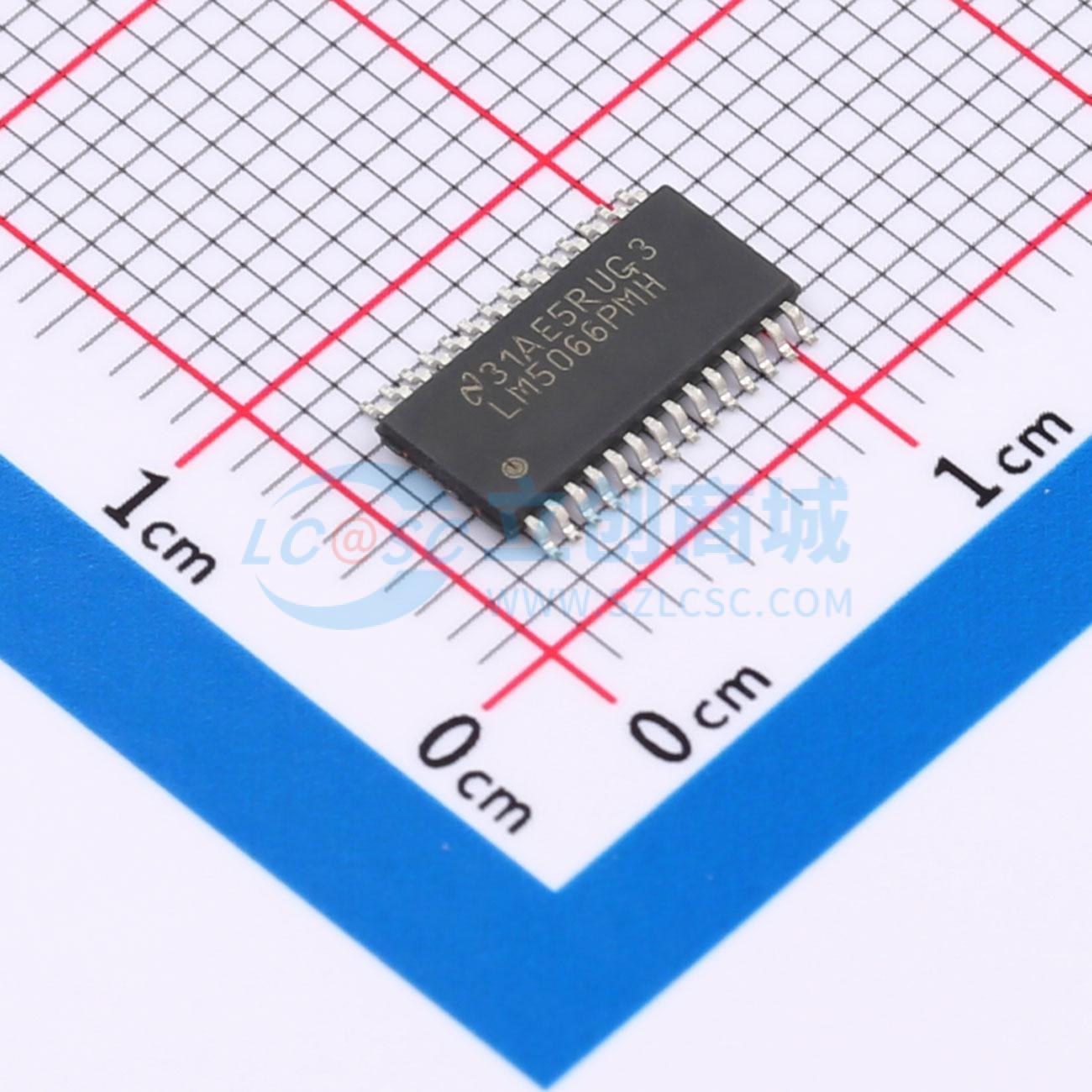

温馨提醒：图片仅供参考，商品以实物为准

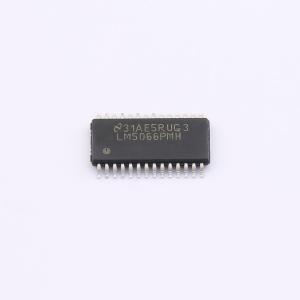

LM5066PMHX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5066 具有电流、电压和功率监控功能及 PMBus 的 10V 至 80V 热插拔控制器
品牌名称: TI(德州仪器)
商品型号: LM5066PMHX/NOPB
商品编号: C544823
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	商品目录	浪涌保护器

	属性	参数值
	工作电压	10V~80V

商品概述

LM5066 可为10V 至80V 系统提供强大的保护和精密的监视功能。可编程设定UV、OV、ILIMIT，快速短路保护能够针对任意应用定制保护。可编程FET SOA保护为FET 设定任一条件下允许使用的最大功率。设置可编程故障定时器(tFAULT) 以避免误动作，确保正常启动并限制过载事件的持续时间。

除电路保护外，LM5066 还可通过I2C/SMBus 接口向系统管理主机提供实时电源、电压、电流、温度和故障数据。利用符合PMBus 的命令结构能够轻松地对器件进行编程。借助精密遥测可实现智能电源管理功能，如效率优化和早期故障检测。LM5066 还支持I/V/P 平均功率和峰值功率测量之类的高级功能，从而提升系统诊断能力。

LM5066I 与LM5066 引脚到引脚兼容并提升了遥测精度，还支持通过Read_Ein 命令监视电能。

商品特性

10 至80V 工作电压，最大绝对持续电压为100V
26mV (±12%) 或50mV (±6%) ILIM 阈值
可编程场效应管(FET) 安全运行区域(SOA) 保护
可编程设定UV、OV、tFAULT 阈值
外部FET 温度感测
FET 检测失败
I2C/SMBus 接口
符合PMBus 标准的命令结构
精密的VIN、VOUT、IIN、PIN 和VAUX 监视功能 – V (±2.7%)；I (±3%)；P (±4.5%)
可编程设定I/V/P 的平均间隔
采样率为1kHz 的12 位模数转换器(ADC)
工作温度 -40°C < TJ < 125°C
与LM5066I 引脚到引脚兼容

应用领域

48V 服务器
基站配电
网络路由器和交换机
可编程逻辑控制器(PLC) 电源管理
24V 至28V 工业系统
