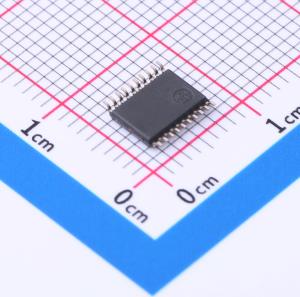

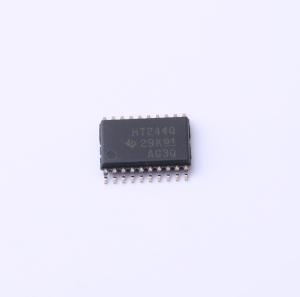

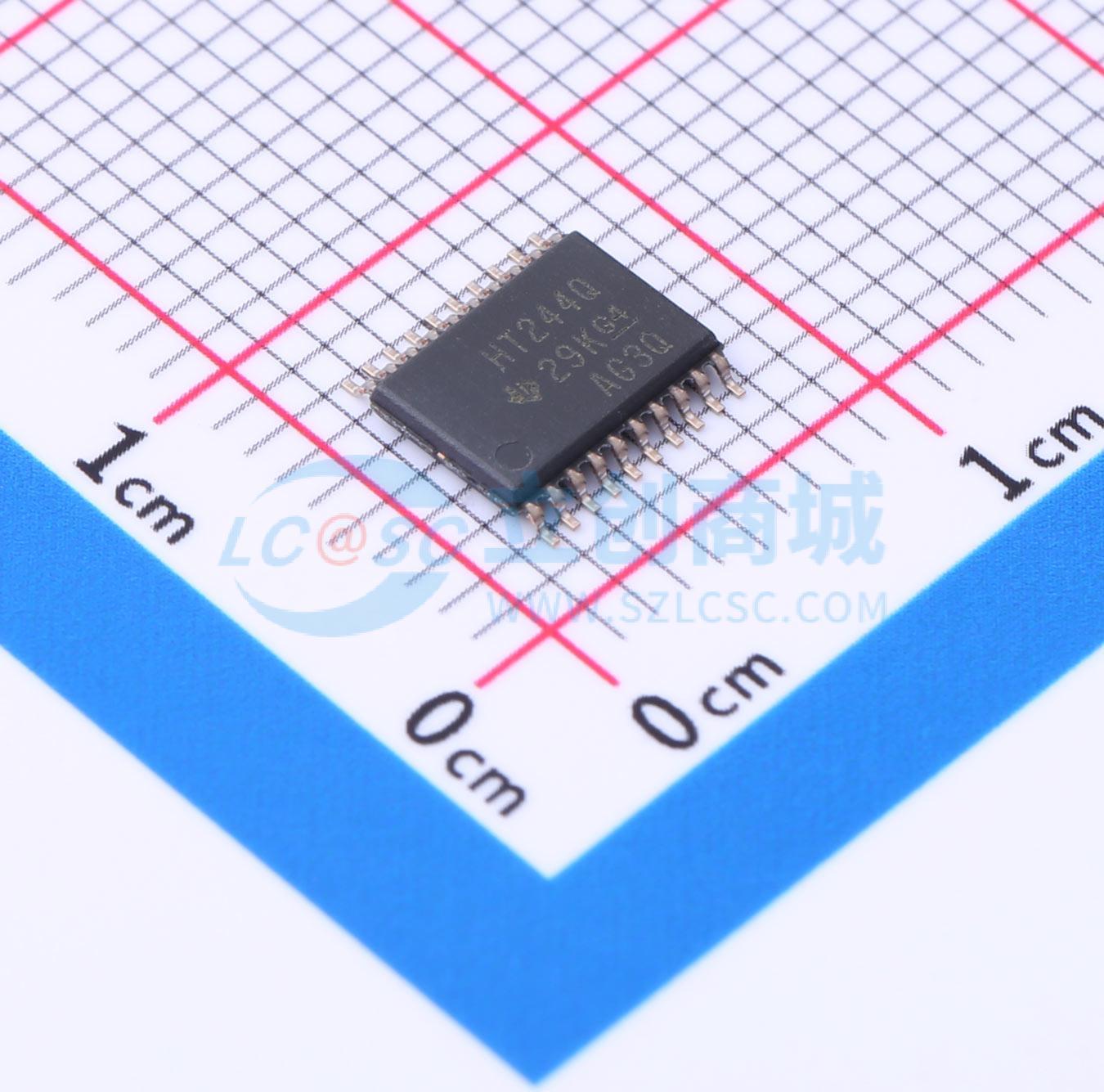

SN74HCT244QPWRQ1

具有三态输出的八路缓冲器和线路驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HCT244-Q1 具有 TTL 兼容型 CMOS 输入和三态输出的汽车类 8 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74HCT244QPWRQ1
商品编号: C544591
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

SN74HCT244-Q1是具有三态输出的八路缓冲器和线路驱动器。该八路缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。HCT244器件配置为两个具有独立输出使能 (OE) 输入的4位缓冲器/驱动器。当OE为低电平时，该器件将来自A输入的同相数据传递到Y输出。当OE为高电平时，输出处于高阻态。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

商品特性

符合汽车应用要求
ESD 保护超过 1000V （根据 MIL-STD-883 方法 3015）；超过 200V （使用机器模型，C = 200pF, R = 0）
4.5V至5.5V的工作电压范围
高电流输出可驱动多达 15 个 LSTTL 负载
低功耗，ICC最大值为 80μA
tpd 典型值 = 13ns
电压为 5V 时，输出驱动为 ±6mA
低输出电流，最大值 1μA
输入兼容TTL电压
三态输出驱动总线或缓冲存储器地址寄存器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	6mA
	拉电流(IOH)	6mA
	系列	74HCT
	工作温度	-40℃~+125℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	25ns@5.5V,50pF
	功能特性	输出使能
