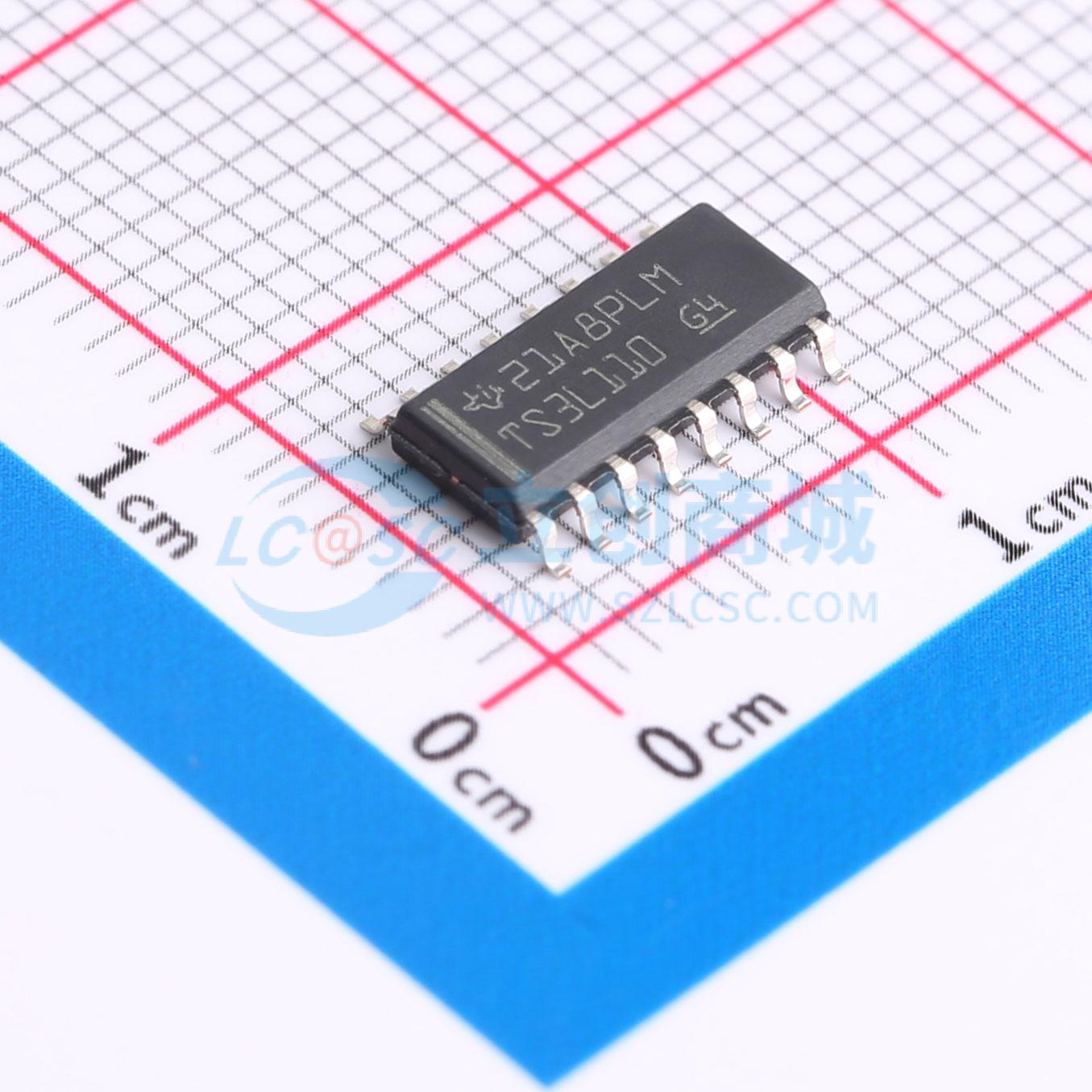

TS3L110DR

TS3L110局域网(LAN)开关是一款具有单开关使能端(E)输入的4位、2选1多路复用器/多路信号分离器。当E为低时，开关启用，I端口连接至Y端口。当E为高时，开关禁用，I和Y端口之间存在高阻抗状态。选择(S)输入可控制多路复用器/多路信号分离器的数据路径。

TS3L110器件可用于代替LAN应用中的机械继电器。此器件具有平缓的低导通状态电阻 (ron)、高带宽和低串扰，适合10/100 Base-T和各种其他LAN应用中的数字输入D类音频放大器。TS3L110器件可用于将信号从10/100 Base-T以太网收发器路由至笔记本电脑或扩展坞中的RJ - 45 LAN连接器。此器件专为低通道间偏差和低串扰而设计。

该器件完全适用于Ioff为了部分断电的应用。Ioff特性可确保在关断时防止损坏电流通过器件回流。该器件可在关断时提供隔离。

为了确保加电或断电期间的高阻抗状态，E应通过一个上拉电阻器连接至VCC；该电阻器的最小值由驱动器的电流吸入能力来决定。

• 高带宽（BW = 500MHz，典型值）
• 低串扰 (XTALK = -30dB，典型值）
• 具有接近零传播延迟的双向数据流
• 平缓的低导通状态电阻（ΔRon = 4Ω典型值，ron(flat) = 1Ω）
• 可在数据I/O端口（0至5V）上进行开关
• VCC工作范围为3V至3.6V
• 支持局部断电模式运行
• 数据和控制输入具有下冲钳位二极管
• 闩锁性能超过100mA，符合JESD 78 II类规范
• ESD性能测试符合JESD 22标准
  • 2000V人体放电模型（A114 - B，II类）
  • 1000V充电器件模型(C101)
• 适合10 Base - T和100 Base - T信令

• 10和100 Base - T信号开关
