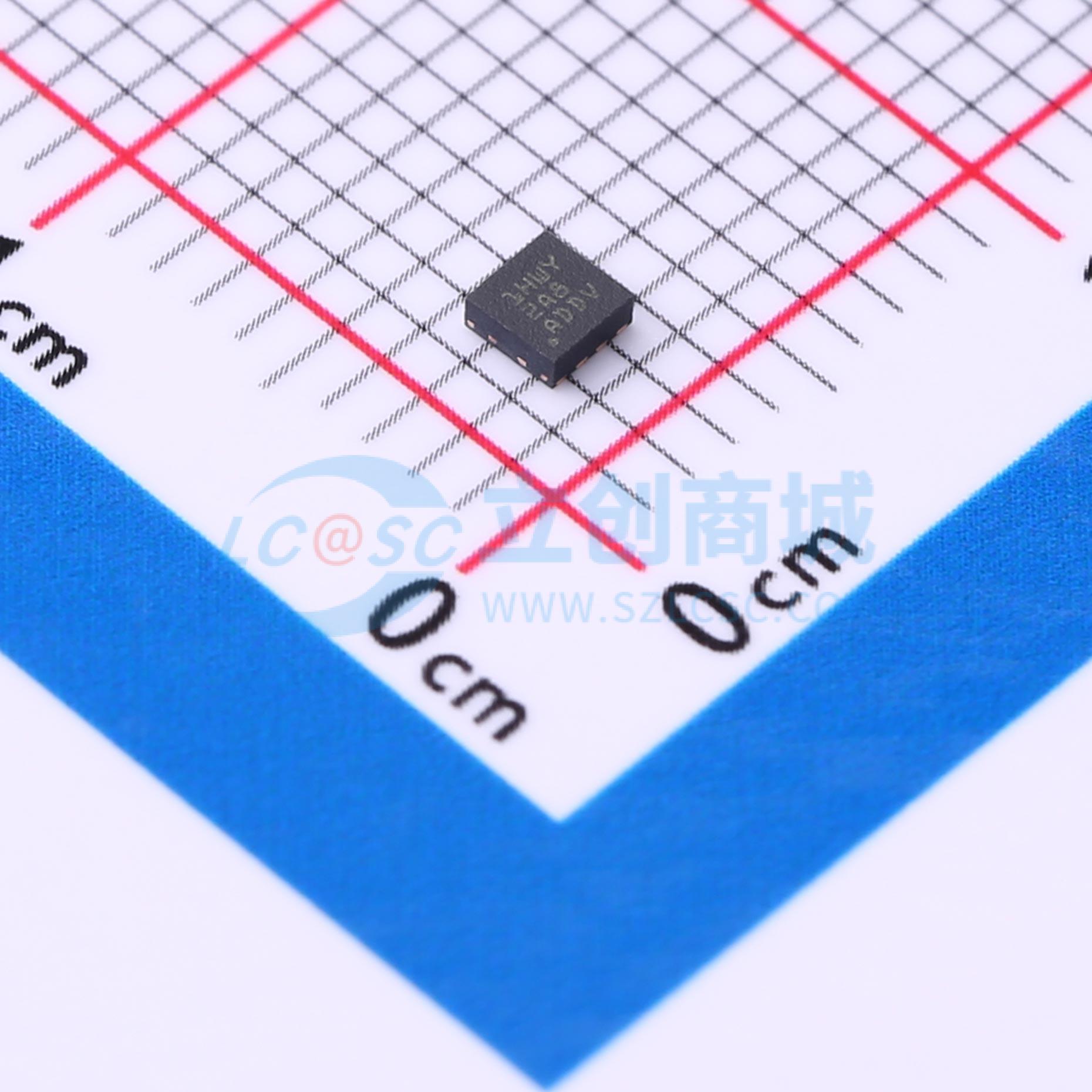

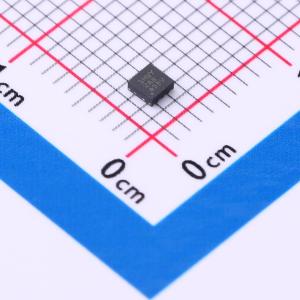

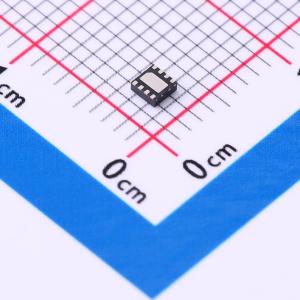

INA381A1IDSGR
具有集成比较器的高速电流感应放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA381 具有集成过流比较器的 26V、350kHz 电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA381A1IDSGR
- 商品编号
- C544574
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -200mV~26V | |
| 增益 | 20V/V | |
| 带宽(-3db) | 350kHz | |
| 输入偏置电流(Ib) | 80uA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±26V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 40nV/√Hz | |
| 功能特性 | 内置比较器；外置式分流器；可编程阈值告警；模拟输出接口；高边检测；零漂移/自动稳零；低边检测 |
商品概述
INA381是一款包含26V共模电流感应放大器和高速比较器的电流感应放大器。它通过测量分流电阻器两侧的电压，并将该电压与用户通过比较器基准引脚设置的阈值限值进行比较，来检测过流情况。该电流分流监控器可在独立于电源电压的-0.2V至26V共模电压范围内测量差分电压信号。开漏极警报输出可配置为透明或锁存两种模式：透明模式下输出状态与输入状态保持一致；锁存模式下警报输出仅在锁存复位时清除。独立比较器大信号警报响应时间小于2µs，能够快速检测过流事件。由INA381提供的总系统过电流保护响应时间小于10µs。该器件由2.7V至5.5V单电源供电，最大电源电流消耗为350µA。工作温度范围为-40℃至+125℃。
商品特性
- 共模输入范围：-0.2V至+26V
- 高精度放大器：
- TA=25°C时的失调电压：
- VCM=12V时为500μV（最大值）
- VCM=0V时为150μV（最大值）
- 失调电压漂移：1μV/°C（最大值）
- 增益误差：25°C时为1%（最大值）
- 增益误差漂移：20ppm/°C（最大值）
- 可用放大器增益：
- INA381A3：100V/V
- 开漏比较器：
- 迟滞：50mV
- 传播延迟：400ns（典型值）
- 通过外部基准电压设置警报阈值
- 支持透明和锁存模式
应用领域
- 商用网络和服务器PSU
- 商用直流/直流转换器
- 直流输入BLDC电机驱动器
- 无线电动工具
- 耳麦、耳机和耳塞
