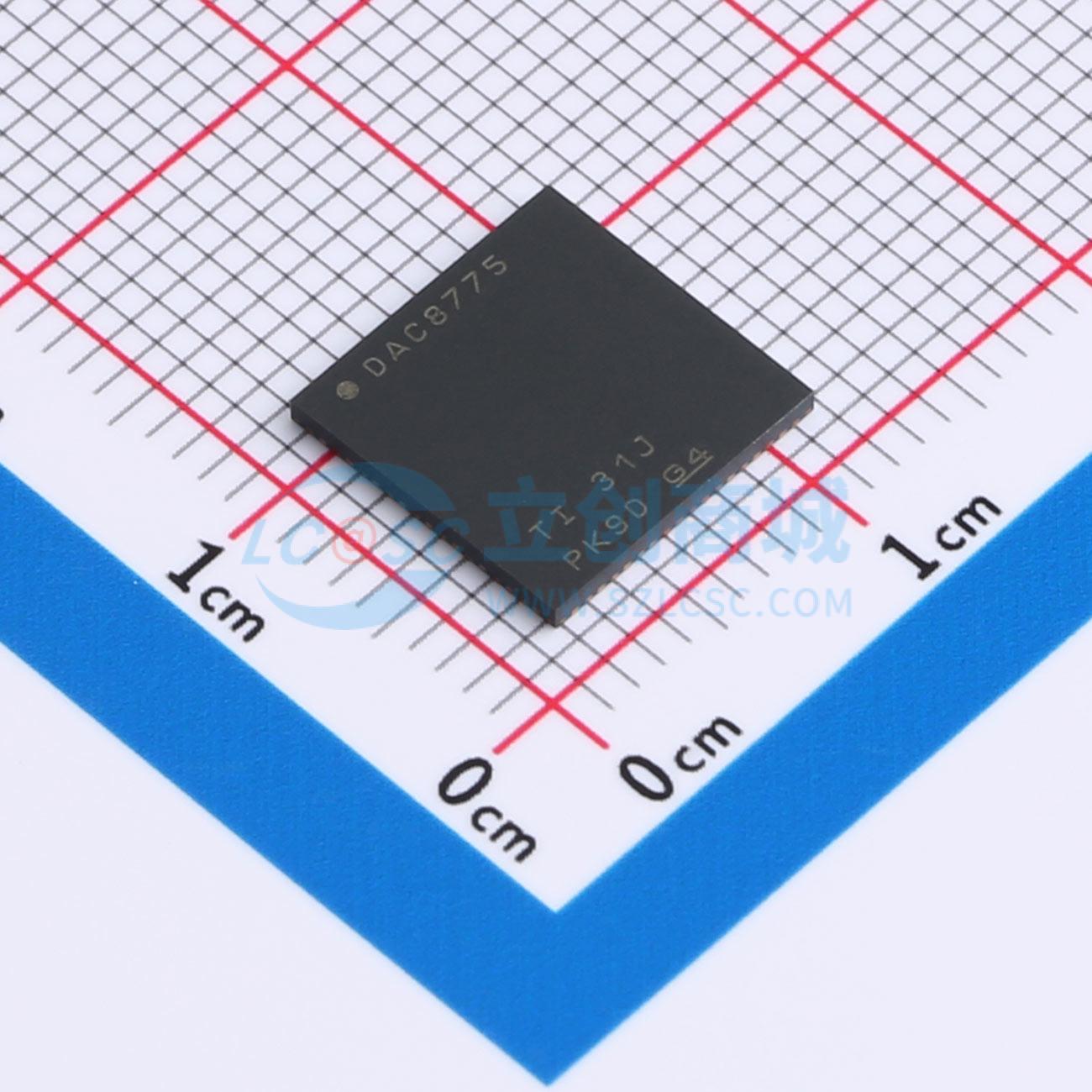

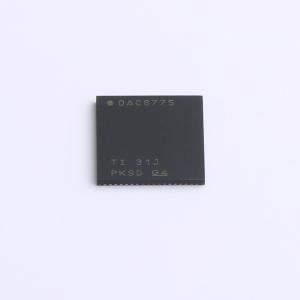

DAC8775IRWFR

四通道、16 位数模转换器，具有自适应电源管理功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC8775 16 位四通道可编程电流输出和电压输出数模转换器 (DAC)
品牌名称: TI(德州仪器)
商品型号: DAC8775IRWFR
商品编号: C544563

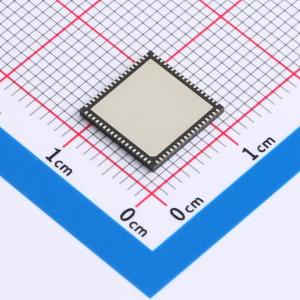

商品封装: VQFN-72-EP(10x10)
包装方式: 编带
商品毛重: 0.666667克(g)

商品参数

商品概述

DAC8775是一款四通道、精密全集成16位、数模转换器(DAC)，具有自适应电源管理功能，设计用于满足工业控制应用的各项要求。自适应电源管理电路在使能后能够最大程度降低芯片功耗。通过编程设定为电流输出后，电流输出驱动器的电源电压根据电流输出引脚处电压的连续反馈，通过集成降压/升压转换器在4.5V至32V范围内进行调节。通过编程设定为电压输出后，该电路为电压输出级(±15V)生成可编程电源电压。DAC8775还包括一个LDO，用于从单电源引脚生成数字电源(5V)。DAC8775还实现了一种高速可寻址远程传感器(HART)信号接口，支持在电流输出中叠加外部HART信号。电流输出DAC转换率由寄存器通过编程设定。在禁用降压/升压转换器时，该器件可将集成降压/升压转换器或外部电源作为+12V至+36V单一外部电源供电运行。

商品特性

输出电流：0mA至24mA；3.5mA至23.5mA；0mA至20mA；4mA至20mA；±24mA
输出电压（超出/不超出范围的20%）：0V至5V；0V至10V；±5V；±10V；0V至6V；0V至12V；±6V；±12V
自适应电源管理电压范围较宽的单电源（12V至36V）引脚
±0.1%满量程范围(FSR)总未调节误差(TUE)
微分非线性(DNL)：±1最低有效位(LSB)最大值
5V内部基准（10ppm/°C最大值）
5V内部数字电源输出
CRC/帧错误检查，看门狗定时器
保障系统可靠性的过热报警、开路/短路保护
报警条件下的安全操作
自动学习负载检测
宽温度范围：-40°C至+125°C

应用领域

4mA至20mA电流环路
模拟输出模块
可编程逻辑控制器(PLC)
楼宇自动化
传感器发送器
过程控制

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	SPI
	工作电压	12V~36V
	稳定时间	10us

	属性	参数值
	输出类型	-
	积分非线性	12LSB
	工作温度	-40℃~+125℃
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	25MHz
