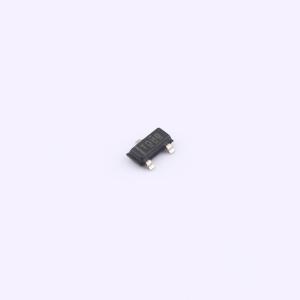

温馨提醒：图片仅供参考，商品以实物为准
TL432BQDBZRQ1
2.483V~36V 并联
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL432-Q1 汽车类可调节精密并联稳压器（引脚布局：RKA）
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL432BQDBZRQ1
- 商品编号
- C544546
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.034633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.483V~36V | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | - | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 700uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TL431-Q1 是一款三引脚可调并联稳压器，在适用的汽车级温度范围内具有额定的热稳定性。通过两个外部电阻器即可将输出电压设置为 VREF（大约 2.5V）至 36V 之间的任意值。该器件具有 0.2Ω 的输出阻抗典型值。有源输出电路可提供非常急剧的导通特性，从而使该器件成为许多应用中齐纳二极管的出色替代品，这些应用包括板载稳压、可调节电源和开关电源。
商品特性
- 符合汽车类应用要求
- 具有符合 AEC-Q100 测试指导的以下结果：器件温度等级 1：-40°C 至 125°C 的环境运行温度范围
- 25°C 下的基准电压容差：1%（A 级），0.5%（B 级）
- 温漂典型值：14mV（Q 级温度）
- 低输出噪声
- TL431LI-Q1/TL432LI-Q1 是 TL431-Q1/TL432-Q1 的引脚对引脚替代品，具有更好的稳定性、更低温漂 (VI(dev)) 以及更低基准电流 (Iref)，可提高系统精度
应用领域
- 可调节电压和电流基准
- 反激式开关模式电源 (SMPS) 中的二次侧稳压
- 齐纳二极管替代产品
- 电压监控
- 具有集成基准电压的比较器
