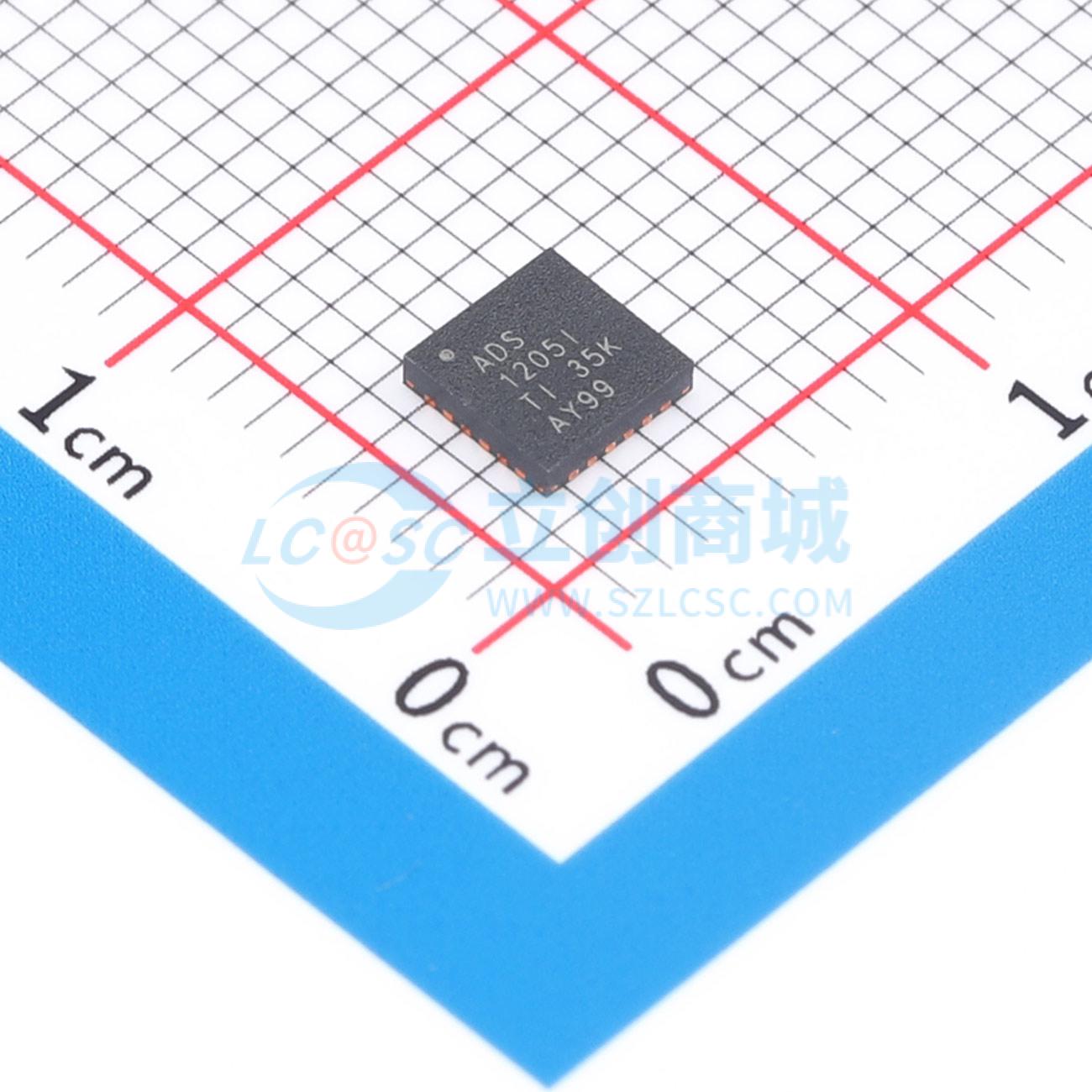

ADS1205IRGER

两款1位、10MHz、二阶Δ-Σ调制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADS1205 两个 1 位、10MHz、2 阶 Δ-Σ 调制器
品牌名称: TI(德州仪器)
商品型号: ADS1205IRGER
商品编号: C544542

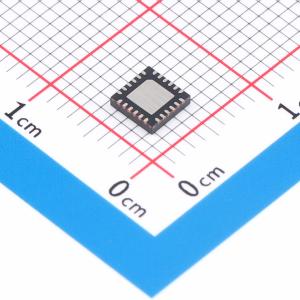

商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.289194克(g)

商品参数

	属性	参数值
	信噪比	86dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	20MHz
	基准电压源	内置；外置
	可变增益	-
	ADC架构	Sigma-Delta
	静态电流	-
	功能特性	集成调制器；输入缓冲器
	微分非线性	1LSB

商品概述

ADS1205是一款双通道、高性能的delta-sigma（ΔΣ）调制器，动态范围超过98dB，采用单+5V电源供电。差分输入非常适合直接连接工业环境中的传感器。配合适当的数字滤波器和调制器速率，该器件可实现无丢码的16位模数（A/D）转换。在调制器速率为10MHz、数字滤波器带宽为40kHz的情况下，可获得14位的有效分辨率。ADS1205专为高分辨率测量应用而设计，包括电流测量、智能变送器、工业过程控制和旋转变压器。它采用QFN - 24（4x4）封装。

商品特性

16位分辨率
14位线性度
2.5V时±2.5V输入范围
内部参考电压：2%
增益误差：0.5%
两个独立的delta-sigma调制器
两个输入参考缓冲器
片上20MHz振荡器
可选内部或外部时钟
工作温度范围：-40℃至±85℃
QFN-24（4x4）封装

应用领域

电机控制
电流测量
工业过程控制
仪器旋转变压器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	16
	采样率	10MHz
	通道数	2
	工作电压	4.5V~5.5V
	接口类型	串口
	差分输入	是
	积分非线性	1.4LSB
	工作温度	-40℃~+85℃
