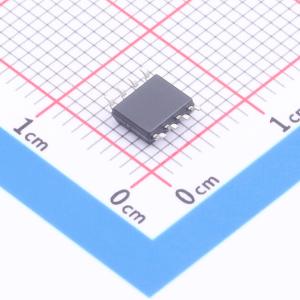

温馨提醒：图片仅供参考，商品以实物为准

LM3578AMX/NOPB

开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3578A 用于降压、升压、终端（具体取决于应用）的 2V 至 40V 开关稳压器
品牌名称: TI(德州仪器)
商品型号: LM3578AMX/NOPB
商品编号: C544494
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

LM2578A是一款开关稳压器，可轻松配置用于降压、升压和反相等直流到直流电压转换电路。LM2578A的独特之处在于其比较器输入级，不仅为反相和同相输入分别设置了引脚，还为每个输入提供内部1.0V参考电压，从而简化了电路设计和印刷电路板布局。输出电流可切换至750 mA，其集电极和发射极均设有输出引脚，以提高设计灵活性。根据应用需求，外部电流限制端子可参考接地端或Vin端子。此外，LM2578A内置振荡器，通过单个外部电容可将开关频率设置在< 1 Hz至100 kHz（典型值）范围内。 LM2578A是LM2578的改进版本，在总电源电压以及输出晶体管发射极和集电极电压方面提供了更高的最大额定值。

商品特性

反相和同相反馈输入
输入处有1.0V参考电压
工作电源电压范围为2V至40V
输出电流高达750 mA，饱和电压小于0.9V
电流限制和热关断功能
占空比高达90%

应用领域

降压、升压、反相和单端变压器配置的开关稳压器
电机速度控制
闪光灯

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2V~40V
	输出电压	-
	输出电流	750mA
	开关频率	20kHz~100kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	可调
