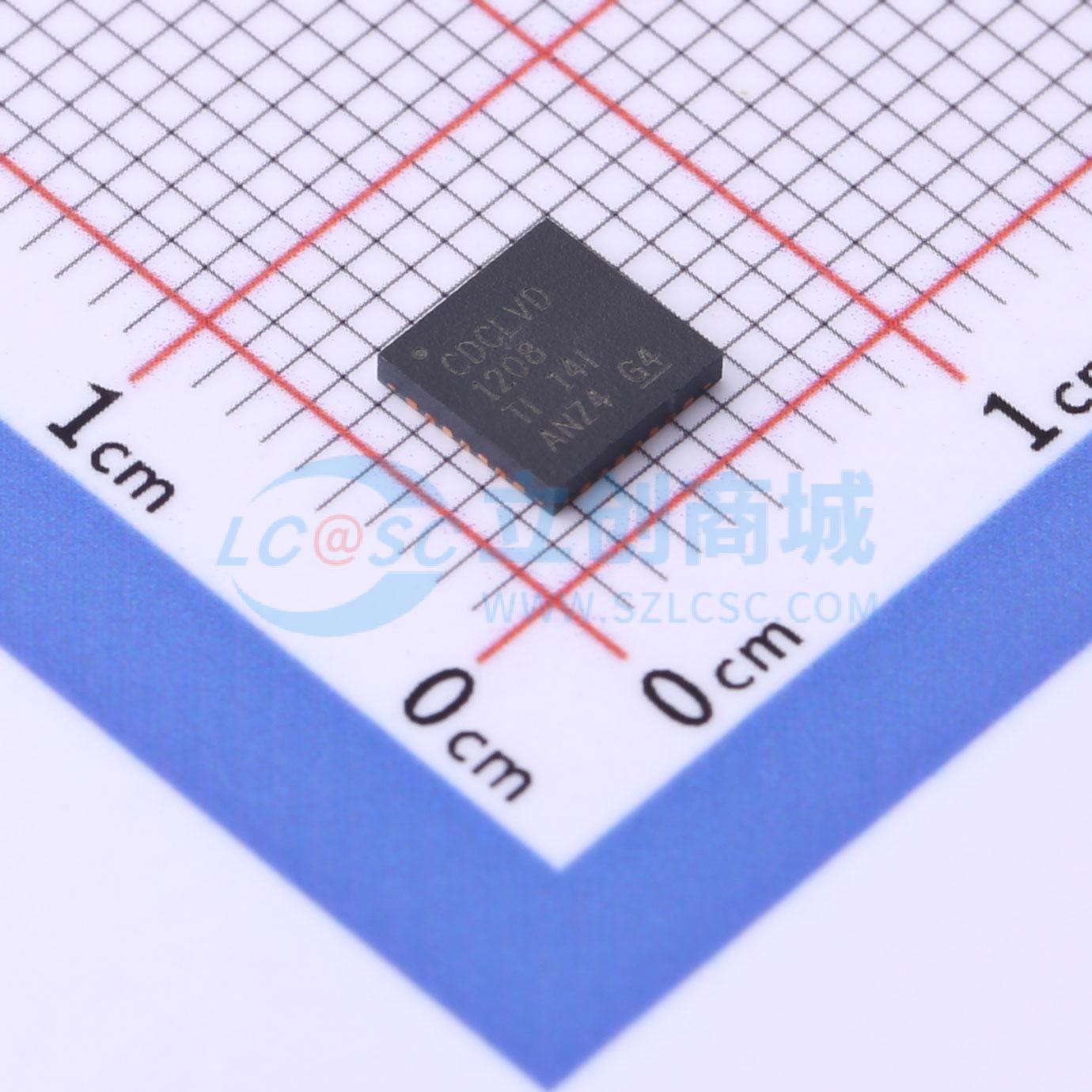

温馨提醒：图片仅供参考，商品以实物为准

CDCLVD1208RHDR

CDCLVD1208 2:8 低附加抖动LVDS缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDCLVD1208 低抖动 2 路输入可选 1:8 通用至 LVDS 缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCLVD1208RHDR
商品编号: C544495
商品封装: VQFN-28-EP(5x5)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

CDCLVD1208时钟缓冲器将两个可选时钟输入（IN0和IN1）之一分配到8对差分LVDS时钟输出（OUT0至OUT7），实现时钟分配的最小偏斜。CDCLVD1208可将两个时钟源接入输入多路复用器。输入可以是LVDS、LVPECL或LVCMOS。 CDCLVD1208专为驱动50Ω传输线而设计。若以单端模式驱动输入，必须将适当的偏置电压VAC_REF施加到未使用的负输入引脚。 IN_SEL引脚选择路由到输出的输入。若该引脚悬空，则禁用输出（静态）。该器件支持故障安全功能。器件内置输入迟滞，可防止在无输入信号时输出随机振荡。该器件在2.5V电源环境下工作，工作温度范围为-40℃至85℃（环境温度）。CDCLVD1208采用小型28引脚、5mm×5mm VQFN封装。

商品特性

2:8差分缓冲器
低附加抖动：在10kHz至20MHz范围内<300 fs RMS
低输出偏斜：最大45 ps
通用输入，可接受LVDS、LVPECL和LVCMOS
通过控制引脚选择时钟输入
8路LVDS输出，符合ANSI EIA/TIA - 644A标准
时钟频率：高达800 MHz
器件电源：2.375 V至2.625 V
提供LVDS参考电压VAC,REF，用于电容耦合输入
工业温度范围：-40℃至85℃
采用5mm×5mm、28引脚VQFN封装
ESD保护超过3 kV HBM、1 kV CDM

应用领域

电信和网络
医学成像
测试和测量设备
无线通信
通用时钟

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	800MHz

	属性	参数值
	工作电压	2.375V~2.625V
	工作温度	-40℃~+85℃
